^^Disegnare la scala di
lettura del cilindro graduato, per abituarsi a leggerla.
Sono 3 ecz leggermente ≠.
Il 1° proposto per l'anno 2018-19 e' il n. 1.

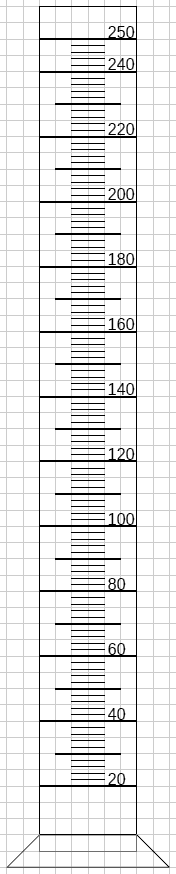

1. Disegnare la scala di lettura del cilindro graduato da 250 ml
.odg|pdf
e' il modello da copiare. Contiene anche la verifica.
.odg|pdf disegni preparatorii.
Il disegno e' semplificato, poiche' lo scopo e'
- imparare a leggere la scala, che nei numeri e' diversa da quella del
righello, a cui si e' abituati
- 1 divisione non vale 1, ma 2ml
Cos'e' Tacca, divisione,
di una scala di lettura di uno strumento.
Consegna per il disegno
- per fare il disegno semplice e preciso, la distanza tra le tacche piu' vicine
deve essere 2mm.
- Usare il righello millimetrato per segnare la posizione ogni 2mm, non fare ad
occhio.
- Osservando il ciliindro graduato si vede che tra 2 tacche grandi numerate
consecutive, es 140 160, ci sono 10 divisioni, quindi nel disegno 10 divisioni
sono 10*2mm = 20mm = 2cm. Conclusione: tra le tacche grandi consecutive ci
sono 2cm.
- La tacca media dista 1cm da quella grande.
Quindi cade
sulle righe della quadrettatura solo se il quadretto e' q5mm.
- Al disegno e' adatto il foglio coi q5mm.
- Tra la tacca grande e la sua vicina media, ci sono 5 divisioni, cioe'
tale spazio e' diviso in 5 parti uguali; per dividerlo in 5 parti, occorrono
4 tacche.
Conclu
la scala somiglia a quella del righello, ma non e' quella della righello:
1
divisione vale 2, non 1.
Approfond
Il cilindro graduato e' leggermente
conico.
Links
Analogo a: Disegnare la
scala di lettura del dinamometro, per abituarsi a leggerla
2. Disegnare la scala tra 2 numeri
per il
contenitore graduato da 250 ml. Calc valore di 1 divisione.
3. Disegnare in scala 1a1 la scala del cilindro graduato da 250 ml.
Lo
zero non c'e'.
La distanza tra la tacca dei 20 e dei 240 cm3 e' di 21,1 cm.
d: La distanza tra 2 tacche consecutive maggiori, ad es tra 20 e 40, quant'e'?
Approfond
Scala e strumento di
misura. Esempi.
Guida ins
Disegnare in scala 1a1 la scala del cilindro graduato dal 250 ml.
E' un esercizio che mi e' venuto in mente, ma non vale pena, poiche' e'
abbastanza fruttifero rispetto alla difficolta' che presenta se fatto a mano. Il
disegno a computer e' tutt'altro poiche' disegno con misure comode, e poi
ridimensiono. Inoltre misure esatte mostrano che e' un
la scala non e'
lineare, il contenitore non e' cilindrico. Cio' da mostrare e' invece le Scale di lettura dei contenitori graduati.
Parlare delle cose in presenza delle cose
idem per il disegnare:
disegnare le cose in presenza delle cose.
Titolo
- Disegnare in scala la scala del cilindro graduato.
c: originale
- Disegnare la scala del cilindro graduato.
c: 24set2018. Poi l'ecz ha tralasciato il tentativo di disegnare in scala,
poiche' fatto i primi giorni di lz, e quindi il focus e' capire la scala che
somiglia a quella del righello, ma non e' quella della righello.
- Disegnare la scala di lettura del cilindro graduato, per abituarsi a
leggerla.
