^^Disegnare la scala di lettura del dinamometro, per abituarsi a leggerla.

Modello per disegnare "Scala dinamometro"

q4.odg|pdf  disegno sul quadretto da 4 mm

q5.odg|pdf  disegno sul quadretto da 5 mm

e' fortemente consigliato il quadretto da 4 mm, piu' facile da fare.

Se si decide di usare q5mm, e' obbligatorio leggere la presentazione e il testo di accompagnamento del disegno nel documento q4mm.

Siccome e' il disegno di un oggetto reale, per imparare e' sensato osservare anche l'originale.

Scopo

disegnare la scala per leggerla meglio, cioe' capire esattamente come e' fatta.

c: dis almeno 2 scale: 5N, e 10N o 1N.

D&R

D: Din 5N e 10N hanno divisioni di valore uguale, in cosa differiscono?
R: din5N ha divisioni piu’ ampie, quindi dovrebbero essere meglio visibili.

D: Quante sono le divisioni dei din ?

R: ... foto

Progettare il disegno (semplificato rispetto all'originale).

Lo scopo

• non e': un disegno "copia dell'originale" in scala 1:1
• bensi': disegnare il tipo di scala sulla quadrettatura del foglio

quindi semplificare modificando leggermente le dimensioni originali per adattarle alla quadrettatura, es: 1div ↔ 1q.

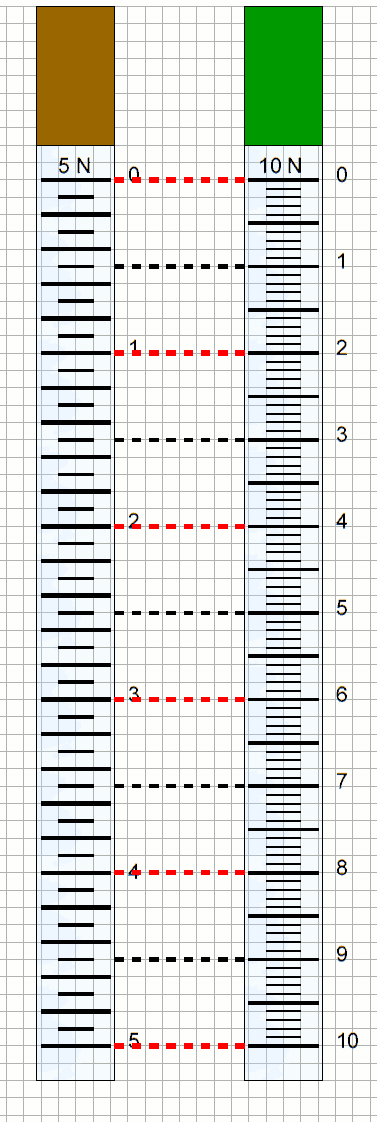

Confronto scale dinamometro da 5N e 10 N dal vero (foto)

• sono lunghe circa uguali
• quello 5 N ha 50 divisioni, quello da 10 N il doppio

Idea per il disegno

Tacca su quadrettatura

e' la scelta piu' semplice, cioe' disegnare 1 divisione della scala con 1 quadretto: 1div ↔ 1q.

dinamometro 5N

50div ↔ 50q  in verticale ci sta; essendo la scala piu' semplice la disegno per prima, in modo che faccia da riferimento.

dnmt da 10N

Per fare le sue 100 divisioni, "dividere in 2 le divisioni del dnmt da 5N", cioe' 1 tacca ogni 1/2 q.

Tacche distanti 1 mm

impegnativo, ma fattibile (se serve).

Lunghezza tacche

Tacche lunghe: 4q; tacche corte: 2q.

Posizione tacche

Per non sbagliare il disegno

Dis per primo il piu' semplice 5N.

Lunghezza scala: 20cm coi q4, 25cm coi q5.

Conviene usare q4,

poiche' con q5, essendo il disegno grande, occorre pensare prima a centrarlo, per non finire fuori foglio.

Dis prima le tacche nelle posizioni facili

es: dnmt 10N le tacche lunghe numerate sono ogni 5 q, poiche' devono contenere 10 divisioni da 1/2q, di conseguenza le lunghe non numerate sono sul 1/2 quadretto.

Margine

Cerco sempre di avere un margine di 2 cm, cioe' le scritte distano dal bordo del foglio di almeno 2 cm.

Links

1. Arrivi: Scala di lettura del dinamometro.
2. Analogo a: Disegnare la scala di lettura del cilindro graduato, per abituarsi a leggerla.
3. Scala e strumento di misura. Esempi.

Approfond

Notiamo per divertimento: "la scala di disegno di una scala", "la scala di disegno, di una scala di lettura (non di un oggetto qualsiasi)".

Scala di disegno del righello

La scala di disegno della scala del righello e' 2:1. In particolare: 2mm del disegno, che e' lo spazio tra 1 tacca e la contigua.


Guida ins

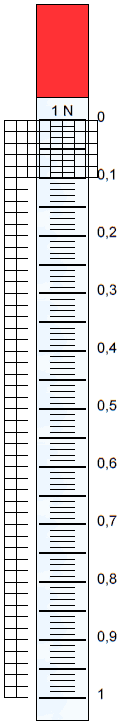

Quanto vale 1 divisione?   = VS ↔

R: din10N:
10div = 1N, quindi 1div = 2ml

10div ↔ 1N, quindi 1div ↔ 0,1N

Griglia verifica

8 tutto esatto

7 imperfezioni: manca titolo, nr, ...

6 non ci sta !  progettare prima di fare.

Icona. Evoluzione

	non e' esattamente regolare la spaziatura tra le tacche
	ampiezza divisione costante
	ingrandito carattere da 5 a 7 px di altezza, solo per il titolo
	scambiato posizioni, e corretto da 1 a 10 N. Corretto anche piccola difformita' di larghezza tra le 2 scale

Titolo

1. Scala di lettura del dinamometro. Dis.
2. Disegnare la scala del dinamometro, per leggerla meglio.
   c: originale
3. Disegnare la scala di lettura del dinamometro, per abituarsi a leggerla.
   c: 8-12-2018.
