^^Scale di lettura dei contenitori graduati.

click on to
 enlarge

Qual e' l'unita' di misura usata dal cilindro graduato ?

Quanto vale 1 divisione?

Attenzione! Alcune scale dei cilindri graduati sono suddivise in modo diverso dal solito. La scala solita e' quella del righello millimetrato, in cui 1 tacca vale  1; piu' in generale  0,1 oppure 10.  >>>



  1. Contenitori graduati del laboratorio, caratteristiche. | Portata e sensibiiita'.
  2. esOf: Scala e strumento di misura
  3. Disegno scale: .odg|pdf

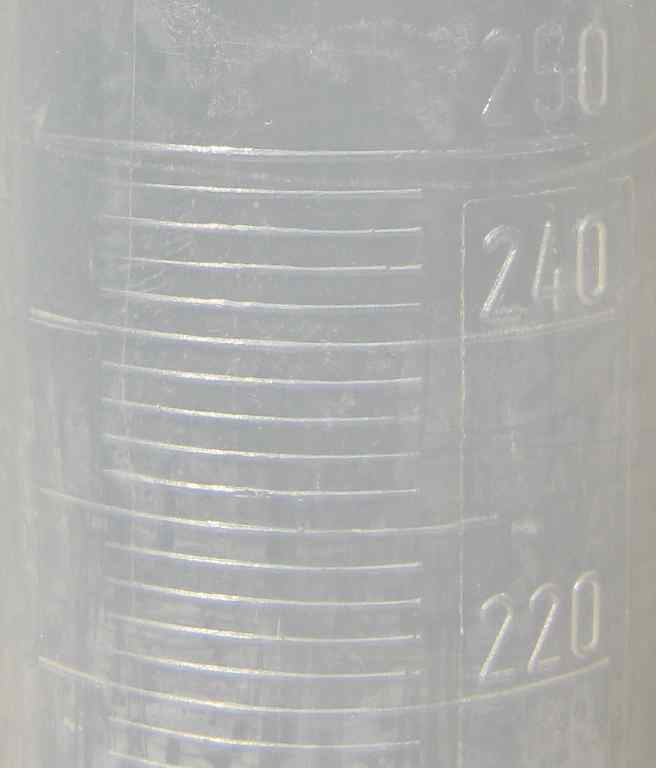

Scala insolita


     |         |         |    |
|    |    |    |    |    |    |
|||||||||||||||||||||||||||||||
|||||||||||||||||||||||||||||||
|    |    |    |    |    |    |
     |         |         |    |
    200       220       240  250



Non e' neanche troppo insolita, poiche'

  • la suddivisione tra le tacche maggiori e' in 10 parti-divisioni, suddivisa in 2 gruppi da 5, che e' quella solita del righello millimetrato;
  • semplicemente la tacca minima invece di valere 1 vale 2.


  |         |           |
| | | | | | | | | | | | |
|||||||||||||||||||||||||
|||||||||||||||||||||||||
| | | | | | | | | | | | |
  |         |           |

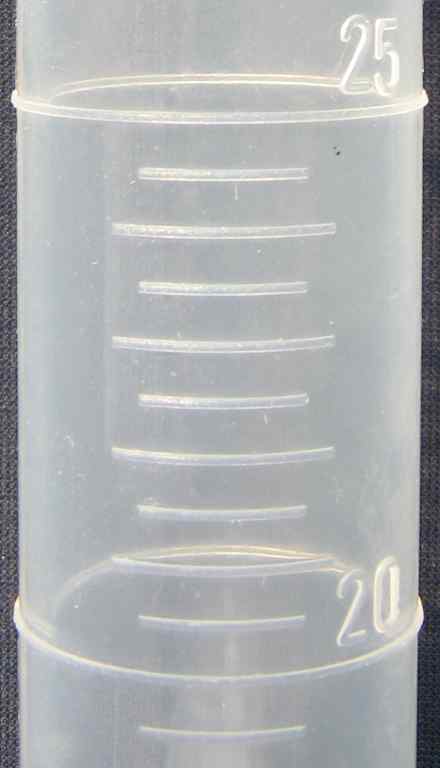

  15        20          25

Qui e' decisamente insolita la tacchettatura: la suddivisione tra le tacche maggiori in totale e' 10, ma fatta a 2 livelli: una divisione in 5, e una successiva in 2. La tacca minima vale 0,5.



Risposta

Cilindro Da ... a ... nr divisioni Valore 1 Divisione
250 cm3 da 220 a 240 10 divisioni una divisione vale 2
25 cm3 da 20 a 25 10 divisioni una divisione vale 0,5

Compito

  1. Disegnare la scala n. 1 "da 0 a 250", con la scala (per il disegno): 1 div = 1 mm.
    Per brevita' disegnare solo il pezzo da 100 a 160.
    Quante righe sono in tutto? quanti spazi?
  2. Disegnare la scala n. 2 "da 0 a 25", con la scala: 1 div = 2 mm.
    Per brevita' disegnare solo il tratto da 10 a 20.
    Quante righe sono in tutto? quanti spazi?













Alter espo

Scala insolita n. 1, e n. 2

     |         |         |    |
|    |    |    |    |    |    |
|||||||||||||||||||||||||||||||
|||||||||||||||||||||||||||||||
|    |    |    |    |    |    |
     |         |         |    |
    200       220       240  250
     Non e' neanche troppo insolita, poiche' la suddivisione tra le tacche maggiori e' in 10, suddivisa in 2 gruppi da 5, che e' quella solita del righello millimetrato; semplicemente la tacca minima invece di valere 1 vale 2.

  |         |           |
| | | | | | | | | | | | |
|||||||||||||||||||||||||
|||||||||||||||||||||||||
| | | | | | | | | | | | |
  |         |           |
  15        20          25
   Qui e' decisamente insolita la tacchettatura: la suddivisione tra le tacche maggiori in totale e' 10, ma fatta a 2 livelli: una divisione in 5, e una successiva in 2. La tacca minima vale 5.



Scala insolita n. 1, e n. 2

     |         |         |    |
|    |    |    |    |    |    |
|||||||||||||||||||||||||||||||
|||||||||||||||||||||||||||||||
|    |    |    |    |    |    |
     |         |         |    |
    200       220       240  250
     Non e' neanche troppo insolita, poiche' la suddivisione tra le tacche maggiori e' in 10, suddivisa in 2 gruppi da 5, che e' quella solita del righello millimetrato; semplicemente la tacca minima invece di valere 1 vale 2.

  |         |           |
| | | | | | | | | | | | |
|||||||||||||||||||||||||
|||||||||||||||||||||||||
| | | | | | | | | | | | |
  |         |           |
  15        20          25
   Qui e' decisamente insolita la tacchettatura: la suddivisione tra le tacche maggiori in totale e' 10, ma fatta a 2 livelli: una divisione in 5, e una successiva in 2. La tacca minima vale 5.
