^^Misurare la corrente con l'amperometro. In ogni ramo di un nodo.

Qui relazione, là indagine e premessa

Scopo:

  1. Misurare la corrente elettrica coll'amperometro.
  2. Verificare la somma delle correnti ai nodi, cioe' il 1° Principio di Kirchhoff.
    Verificare la conservazione della corrente lungo il circuito.
  3. Ri-conoscere la nozione di: collegare in serie, collegare in parallelo.
Corrente elettrica. Sinossi.

Procedimento

  1. Montare la rete elettrica 1s(2p3), dato il suo disegno.
    Copiare "Seguiamo il GIRO della corrente nella rete",  se non gia' copiata nella relaz A2
  2. Predisporre il multimetro come amperometro 20A=.
  3. Preso un nodo, misurare la corrente di ogni polo collegato al nodo.
In questo disegno l'amperometro e' collegato direttamente al nodo. Nell'approfondimento, altre posizioni di inserimento.



Rete di base Misur I1 Misur I2 Misur I3

Misure

Valori di corrente sono misurati con l'A fondo scala 20A.

Le unita' di misura sono [A].

Pila I1 I2 I3 I1teo D%
1 pila 0,13 0,06 0,06 0,12 8,3
4 pile 0,25 0,12 0,14 0,26 -3,8

I1teo = I2+I3

D%= ((M-T)/T)*100   M=Misurata, T teorica

Calc .ods

Conclusioni

  1. Abbiamo imparato ad utilizzare l'amperometro: si inserisce in serie al polo di cui si vuole misurare la corrente.
  2. La corrente che arriva al nodo dal ramo 1, si divide nei 2 rami 2 e 3, nel rispetto del principio di Kirchhoff delle correnti.
  3. Per verificare con una precisione maggiore, occorre un miglior adattamento tra portata e corrente da misurare: o diminuire la portata, o aumentare la corrente.



Extra: Per chi finisce prima in laboratorio. Relaziona solo chi lo ha fatto.

Extra1: misurare la corrente anche all'altro nodo.





V I I1 I2 I3 I4 I5 I10
4,8 0,27 0,25 0,12 0,14
6,0

Extra2: misurare la corrente di ogni bipolo, compresi i fili, equi: in ogni polo.





V I I0 I1 I2 I3 I4 I5 I6 I7 I8 I9 I10
4,8 0,27   0,25 0,12 0,14
6,0


Approfondimento. Da non mettere in relazione.


Titolo

Ferrari L'amperometro.
  1 parola sola e' troppo poco.


Altri disegni di collegamento dell'amperometro, ma in posizioni diverse

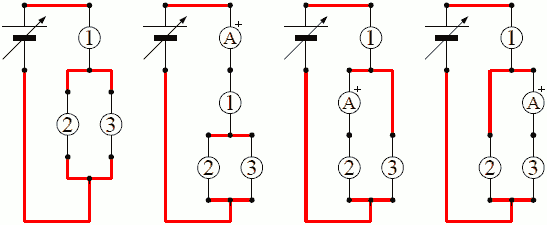

Collegato al nodo indirettamente

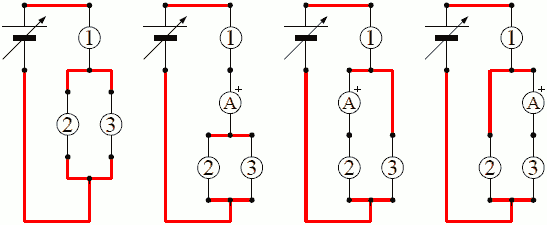

A1 diretto, A2 e A3 indiretto

Guida ins

Pre

  1. Didattica.
  2. Amperometro. Corrente elettrica; strumento misuratore. Come predisporre il multimetro. Come inserire l'amperometro.

Versione pdf, disegni .odg|pdf  | .odg|pdf

Analoga a: Misurare la ddp col voltmetro.

Altra prospettiva Amperometro. Calibrazione. Verifica della calibrazione.

Misure

V I Sono i valori degli strumenti a bordo dell'alimentatore. Gli altri valori di corrente sono misurati con l'amperometro. Le unita' di misura sono [V] [A].

V I I1 I2 I3
4,8 0,27 0,25 0,12 0,14
6,0

lg:

Misurare la corrente di un ramo di una rete.

Misurare la corrente in un ramo di una rete.

c: Valide entrambe, ma "in" fa pensare al flusso che scorre dentro.

Conclusioni

  1. Abbiamo imparato a collegare 2 bipoli in parallelo.

c: se non lo si e' gia' fatto.

Titolo

  1. Misurare la corrente con l'amperometro, per i bipoli in serie, e in parallelo.
  2. Misurare la corrente in ogni ramo di un nodo.
  3. Misurare la corrente in ogni ramo collegano ad un fissato nodo.
  4. Preso un nodo, misurare la corrente di ogni polo collegato al nodo.
