^^Corrente elettrica. Sinossi pre attivita' di laboratorio.

Disegno di reti elettriche, di base e con strumenti inseriti, da ricopiare prima dell'attivita' di laboratorio.

La rete elettrica piu' semplice, 2 nodi.

Montare la rete elettrica 1s(2p3), dato il suo disegno. Seguire il giro della corrente. Accendere e osservare.

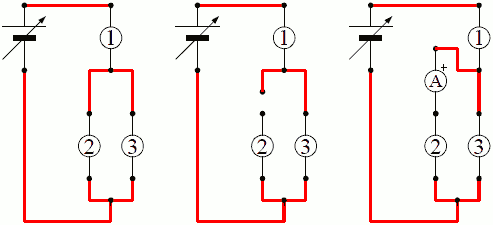

Collegare amperometro >>>

.Circuito base	1: Scollegare	2: Collegare

Misura la stessa intensita' di corrente.

				Segno opposto

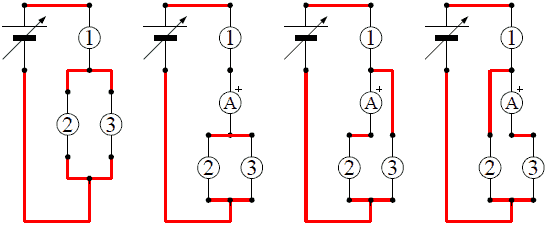

Misurare la corrente in ogni ramo di un nodo.

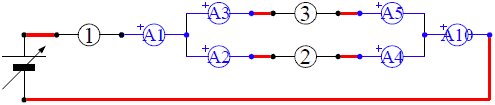

Misurare la corrente ai nodi. Sintesi, disegnando in 1 solo disegno tutte le posizioni di misura

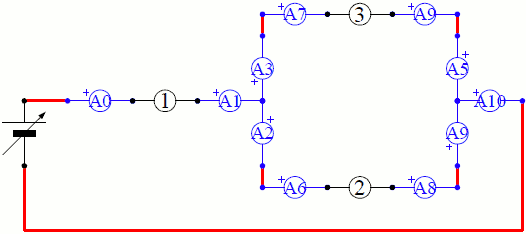

Misurare la corrente di ogni bipolo, compresi i fili, equi: in ogni polo.

Approfondimento. Da non mettere in relazione.


Talk

La rete elettrica piu' semplice, 2 nodi.

Circuito base		Nodo N1, in pratica.		Nodo N2, in pratica.		Uguali bipoli diverso collegamento.

Provare-sbagliare

Il filo F3 ha un capo spostato prima o dopo il bipolo 1, cioe' sempre allo stesso bipolo, ma cio' cambia radicalmente il comportamento. Provare.
