^^Sollevare un corpo con un piano inclinato, con una forza tangente al piano, a velocita' costante.

Indicazioni per redigere la relazione.

  1. Non ricopiare gli approfondimenti.
  2. Per comprendere, leggere le premesse
    1. Piano inclinato. Corpo appoggiato sul piano inclinato.
    2. Indagine delle forze: Forza tangente, e forza perpendicolare al piano inclinato.
    3. Inclinazione .odg|pdf in Inclinazione variabile di un segmento in corrispondenza a livelli equispaziati.
    4. Misura inclinaz in casi simili
    5. Forza tangente di sostegno inFUN inclinaz.
    6. Il sollevamento a velocita' costante ha le stesse forze della situazione statica.
    7. Guardare img nell'approfond
  3. Ricopiare quanto segue.
  4. Calcolare la D%
  5. Concludere

Materiali

Piano inclinato: una Tavoletta di legno, lunghezza 40 cm.

Carrello, peso 2 newton.

Misura dell'inclinazione

Scelta delle inclinazioni da usare



Forze.

 1° principio della meccanica di Newton: un corpo fermo o in moto rettilineo a velocita' costante subisce un forza risultante R = 0.

Le condizioni del 1° principio sono soddisfatte per ipotesi, quindi R=0, quindi il corpo oltre la forza peso P subita fatta dalla Terra, subisce una forza equilibrante = -P.

La forza equilibrante -P e' la risultante di 2 componenti:

Questo nel caso senza attrito. Altrimenti c'e' anche la forza di attrito, che e' tangente al piano.

Calcolo teorico delle forze a seconda dell'inclinaz H/L .ods

Procedimento

  1. Prima di iniziare le misure il dinamometro e' stato azzerato in orizzontale.
  2. E' stata fatta una misura di messa in moto col piano orizzontale, per misurare la forza di attrito.

Tabella misure

0,12 N   Forza di messa in moto su piano orizzontale.

0,10 N   Forza di mantenimento in moto a velocita' costante su piano orizzontale.

2,0 N     peso del carrello.

Le misure di forza su piano inclinato sono state fatte in salita e discesa a velocita' costante.

Lunghezza del piano inclinato L = 40 cm.

H/L H [cm] Salita Discesa Media Teoria D%
1/6 6,7 0,45 0,47 0,22 0,23 0,345 0,33
2/6 13,3 0,77 0,57 0,67 0,67
3/6 20 1,1 0,93 1,015 1,00
4/6 26,7 1,4 1,3 1,35 1,33
5/6 33,3 1,65 1,6 1,625 1,67

Le misure fino a 1N sono state fatte col dinamometro di portata 1N. Anche la misura da 1,1 N e' stata stimata in regime di fuori scala sempre con dinamometro da 1N.

Le altre con dinamometro di portata 5 N.

Conclu





Approfond

Osservaz

La superficie rugosa della tavoletta ha ostacolato l'esperimento poiche' contribuiva a variare la forza resistente. Se possibile e' opportuno scegliere una tavoletta non a caso, ma con la superfice regolare.

Misurare la forza tangente in corrispondenza a diverse inclinazioni

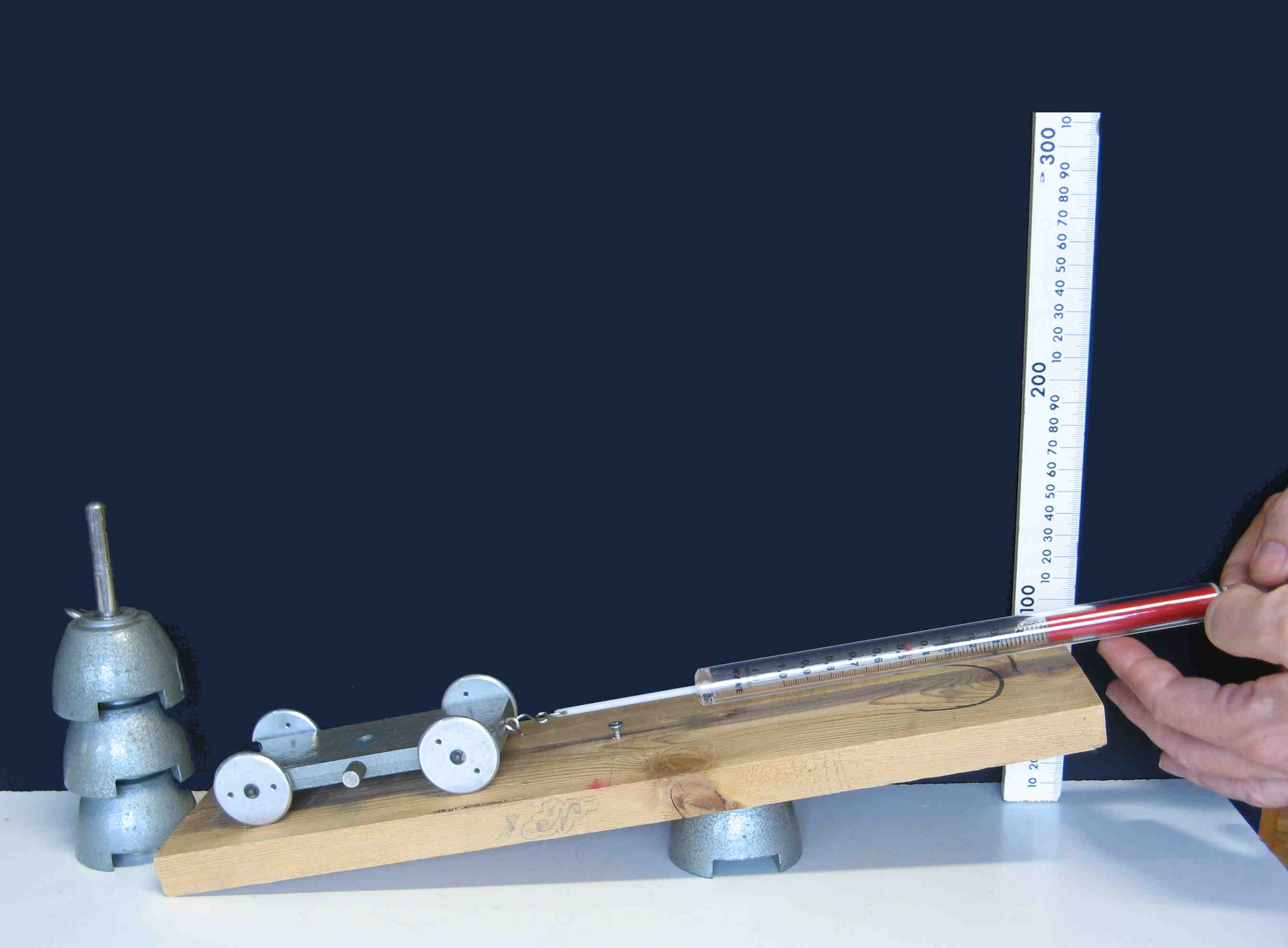

H/L = 1/6

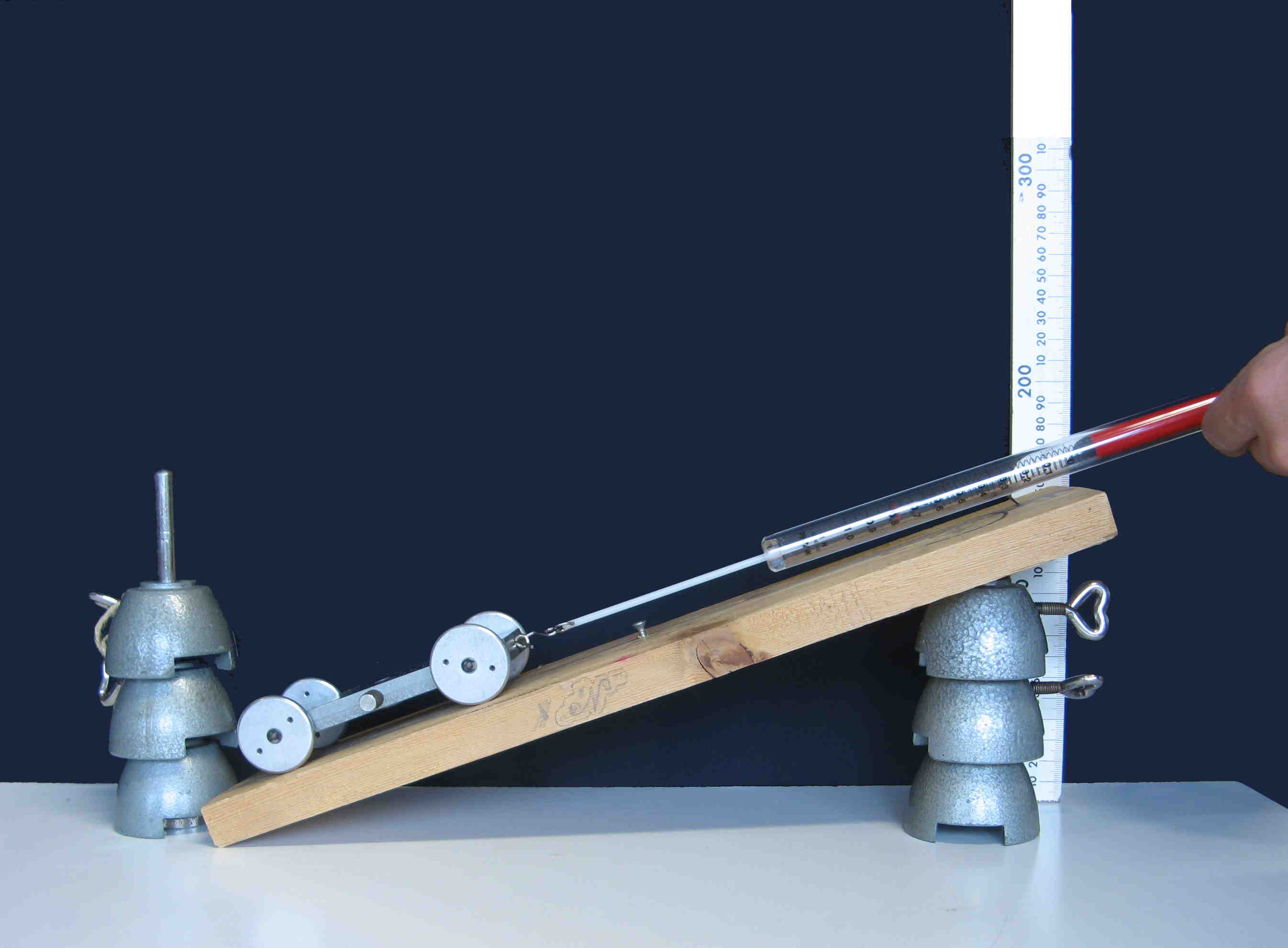

H/L = 2/6

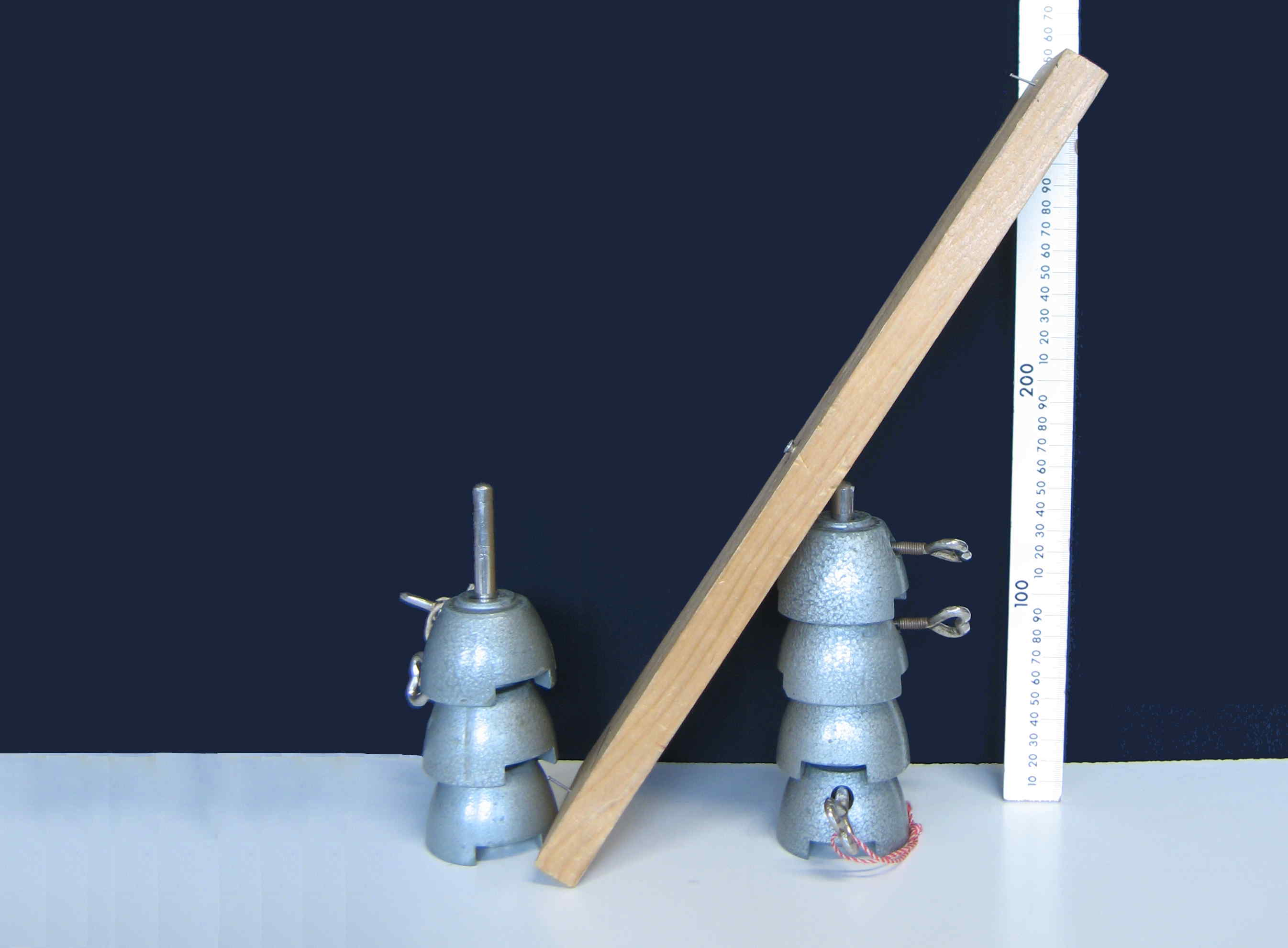

H/L= 5/6

Misurare l'altezza per misurare l'inclinazione

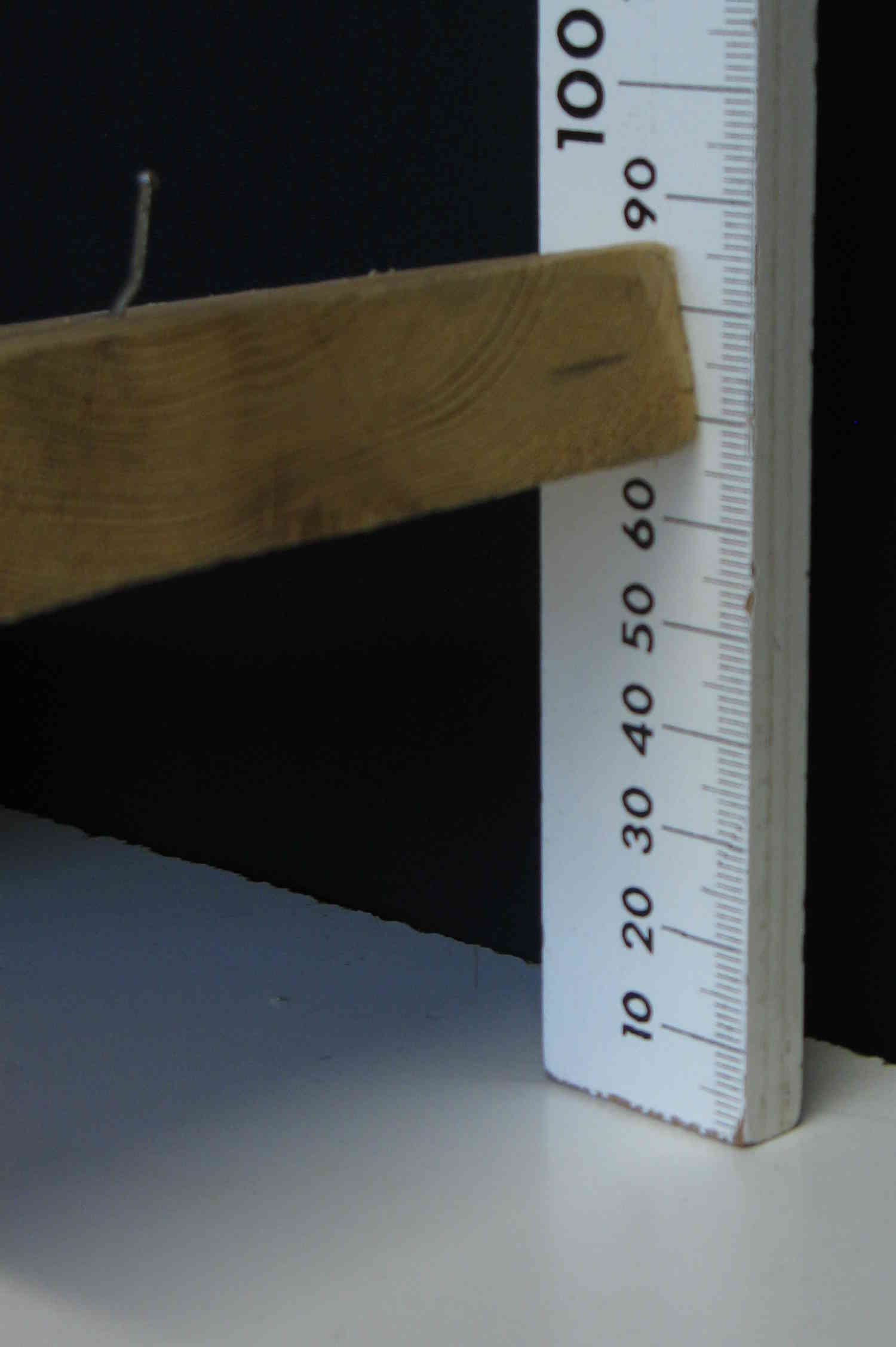

H = 67 mm

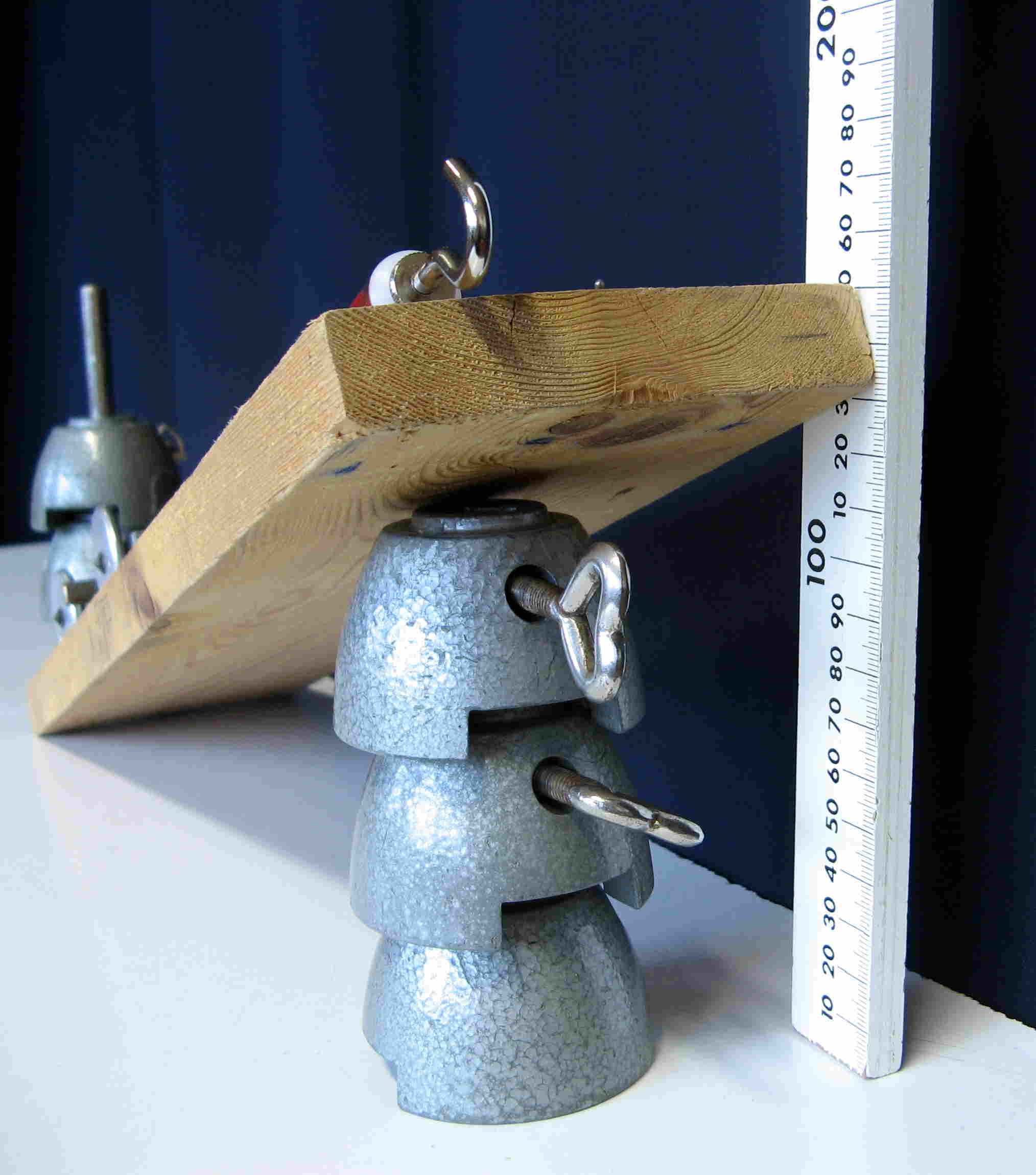

H = 133 mm



L'altezza dello
spigolo della faccia inferiore

Pesare il Carrello.

Disegn .odg



Piano inclinato. Statica.

Rem: Piano inclinato non per il peso, ma per forza esterna qualsiasi.

Anche in statica.



Aspetti energetici.
