^^Ms volume solido, col metodo di immersione. Dis.

Galleria di disegni per esprimere il metodo

Versione originale

2 stati, 2 figure		2 stati, 1 fg
solo liquido |  | Liquido e Solido

Versione 2

2 stati, 2 figure		2 stati, 1 fg
solo liquido |  | Liquido e Solido

cmt: questi disegni parlano anche della dislocazione-innalzamento del liquido causa immersione del solido; possiamo approfondire

• Disegnare l'immersione. in ix Moto dell'acqua e del solido immerso. Im/e-mergere, affondare/galleggiare

Pero' per la formula tra i volumi, non e' necessario guardare alla dislocazione e innalzamento.

Dis .odg|pdf

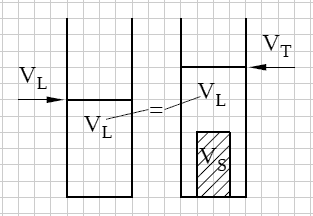

c: Disegnare come si misura il volume di un corpo solido immergendolo in un recipiente graduato.

Elementi di giudizio positivi

1. Indicare esplicitamente i livelli dell'acqua, es: frecce, o in alternativa una chiara scala graduata
2. scala graduata a 2 livelli: tratti grandi e tratti medi.
3. l'unita' di misura da noi usata e':
   • cm³  centimetro cubo, non cl centilitro. >>>
4. Lettere per indicare la grandezza es: Vi, Vf, oppure Vacqua, Vtotale
5. Corpo solido di forma qualsiasi es: non sfera
6. Formula per calcolare il volume del corpo solido. VS=VT-VA
7. superficie dell'acqua disegnata ferma e non a ondine
8. piacevolezza visiva
9. un rapporto di dimensioni sensato tra l'oggetto immerso e la differenza di volume. E' deprecato un piccolo oggetto e un grande differenza di volume, o viceversa.
10. dire "il volume dell'acqua e' aumentato (dopo l'immersione del corpo solido)" e' sbagliato se inteso alla lettera, e quindi e' da evitare.
11. il disegno dei recipienti affiancati piuttosto che uno sopra l'altro esprime meglio all'occhio la differenza di livello.

Guida ins

Stile menu abbandonato

Titolo

1. Disegno come misurare volume corpo solido tramite immersione.
   c: originale.
2. Ms volume solido, metodo immersione. Dis.
   c: 6-6-2017. Per linearita' con la sequenza.
