^^Puleggia doppia, fare forza. Prb.

Problema

1. Puleggia doppia, ruota sull'asse senza attrito;
2. e' soggetta ad un Sistema di forze equilibrato;
3. il capo A si allontana dalla puleggia, il capo B si avvicina.

R_A = 4,7cm   R_B = 2,5cm    s_A = 10,5cm    F_A = 7,2N .

Domande

1. Disegnare rispettando le disuguaglianze, anche se sproporzionato; sia i corpi che i vettori.
2. s_B   F_B   L_A   L_B    = ?

E' opportuno precisare esattamente:

1. Organizzazione materiale

   I sistemi sono 2: il sistema sotto osservazione ed il suo ambiente

   1. la puleggia doppia
   2. il mondo esterno, o ambiente

   L'interazione tra i 2 e' schematizzata: puleggia doppia e mondo esterno interagiscono solo tramite i 2 capo corda.

2. Forze

   La puleggia doppia e' il soggetto principale, e l'usanza in meccanica e' di considerare in primis le forze subite dal corpo:

   1. F_A  e' la forza subita dalla corda A (che e' parte del corpo)
   2. F_B  e' la forza subita dalla corda B

   In secundis, le forze fatte dal corpo, che nel rispetto del principio di azione e reazione, sono opposte a quelle subite; invece di usare nuovi nomi, le denominiamo come opposte a quelle fatte:

   1. -F_A  e' la forza fatta dalla corda A
   2. -F_B  e' la forza fatta dalla corda B

Formule

Links

1. Sistema di forze equilibrato; definizione.
2. Lavoro di una forza costante con traiettoria retta.
3. Retta tangente a una circonferenza.

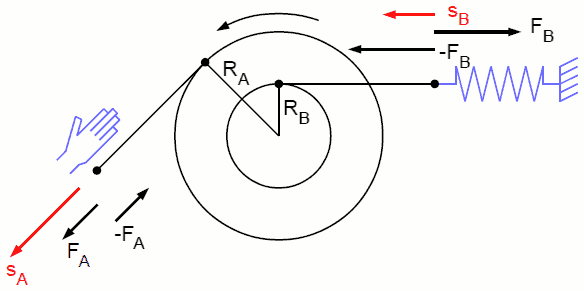

Disegno .odg|pdf

Per ricordare il comportamento generale delle pulegge, non solo carrucole, ho voluto disegnare una mano e una molla, interagenti coi capo corda, in direzioni inclinate, invece dei soliti pesi verticali.

Approfond

Spostamento capo A

capo A si allontana

⇒ fune A si svolge

⇒ fune B si avvolge

⇒ capo B si avvicina.    ref: ⇒ Implicazione logica.

le forze

F_A  e' la forza subita dalla corda A, fatta dal mondo esterno

F_B  e' la forza subita dalla corda B, fatta dal mondo esterno

-F_A  e' la forza fatta dalla corda A, subita dal mondo esterno

-F_B  e' la forza fatta dalla corda B, subita dal mondo esterno

Guida ins

partOf: cc3 Energia meccanica.
