^^Disegnare in scala 1:10 i livelli dei rimbalzi sganciati da varie altezze.

Procedimento.

Disegno solo le altezze dei rimbalzi, che e' cio' che mi interessa, non la strisciata dei fogli di tracciatura, non devo fare un disegno figurato sono i dati che mi interessano, non dove sono stati registrati.
Se avessi fatto un disegno piu' elaborato dell'originale es: evidenziare nella meta' sinistra i livelli di sgancio e a destra il rimbalzo massimo, potrei proprio fare il disegno in scala di certi aspetti.

Traccio la linea di terra, rispetto alla quale disegnero' le altezze-livelli.

Ricopiare in loco la tabella dei dati da elaborare.

Per potere avere tutto sott'occhio in un colpo solo.

Tabella di elaborazione

I dati che servono per fare il disegno in scala devono essere calcolati. Invece che fare i conti sciolti e disegnare direttamente, facciamo una tabella che raccoglie i risultati, diciamola tabella di elaborazione.

Per semplicita' nel disegno in scala tracciamo 1 solo rimbalzo, il migliore.

d: qual e' il migliore, se c'e'?
d: Quale rimbalzo scegliere dei 3? o farne una media?
r: Scegliamo il maggiore, il rimbalzo piu' alto, poiche' penso sia quello che ha avuto meno disturbi. Pero' se ne puo' riparlare se e' la scelta migliore.

Dimensioni del disegno in scala: in 1 foglio.

Poiche' le tracce stanno in 1,5 m = 150 cm, il disegno in scala sta in uno spazio 10 volte inferiore: 15 cm.

Non fare i conti sciolti, bensi' fare una tabella.

N hs hrMax  Disegno
1 50
2 60
3 70
4 80
5 90
6 100
7 110
8 120
9 130
10 140
11 150

Nella tabella si riporta il valore massimo raggiunto dal rimbalzo.

Nella colonna accanto il valore che viene usato nella rappresentazione grafica in scala.




Benefici del disegno in scala

Essendo piu' raccolto, permette un colpo d'occhio, che permette di cogliere aspetti d'insieme che altrimenti potrebbero sfuggire.
Permette di lavorare sul disegno con maggiore facilita' che sull'originale.

Domande

Come si fa a dividere un numero per 10?

Documenti

Tabella delle misure dei rimbalzi sganciati da diverse altezze, ripetuta ognuna 3 volte.
hs altezza sgancio
hr1 altezza rimbalz0 1
Misure in cm.
N hs hr1 hr2 hr3
1 50 42,5 43 41,5
2 60 51 51,7 53,5
3 70 60,5 60,5 61,8
4 80 67 67,5 69,5
5 90 76 75,5 75
6 100 82,5 83,7 82,9
7 110 92,5 92,5 92
8 120 99,9 100,7 101,5
9 130 105,3 104,7 106.5
10 140 112,3 113,3 115
11 150 128,3 127,2 125,9



hs altezza sgancio
hrM altezza rimbalz0 MAX
Misure in cm.
N hs hrMAX Disegno
1:10
1 50 43 4,3
2 60 53,5 5,35
3 70 61,8 6,18
4 80 69,5 6,95
5 90 76 7,6
6 100 83,7 8,37
7 110 92,5 9,25
8 120 101,5 10,15
9 130 106,5 10,65
10 140 115 11,5
11 150 128,3 12,83

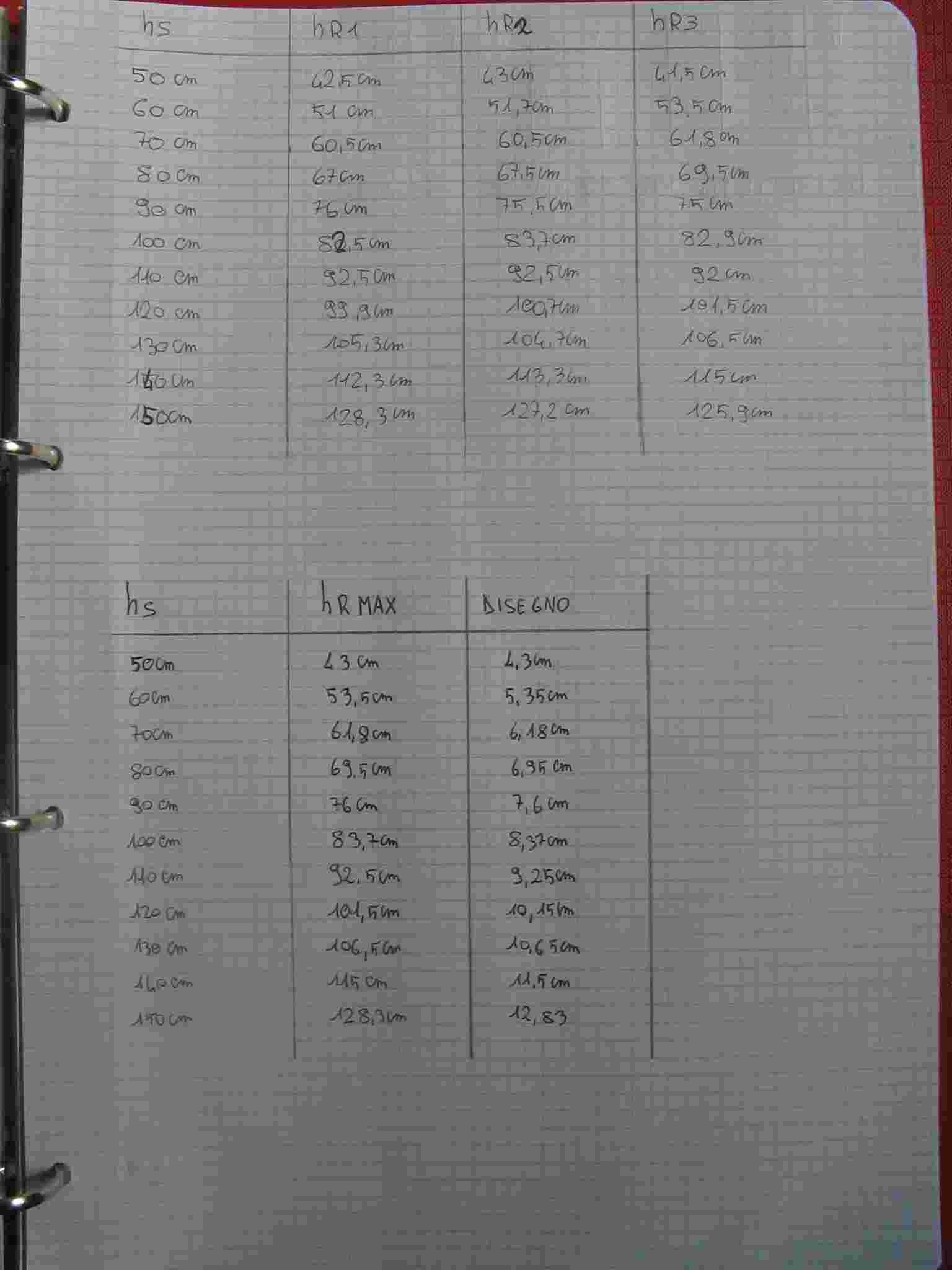

L'originale e' scritto a mano, con le tabelle che occupano: una la mezza pagina superiore e l'altra la mezza pagina inferiore.
