^^Pendoli sincroni allineati.
Osservare il fenomeno
esp: Drammatizzare ≡ impersonare.
>>>
Per capire ancora meglio, impersoniamo il moto.
c: Disegnare il fenomeno, qui in classe
- Deve rappresentare al meglio quanto osservato,
non basta un disegno evocativo.
- Si puo' fare un disegno 3D, ma e' difficile.
- La
soluzione e' capire il punto di vista piu' semplice per fare un disegno in piano
che renda l'essenza.
- Si puo' fare anche piu' di un disegno.

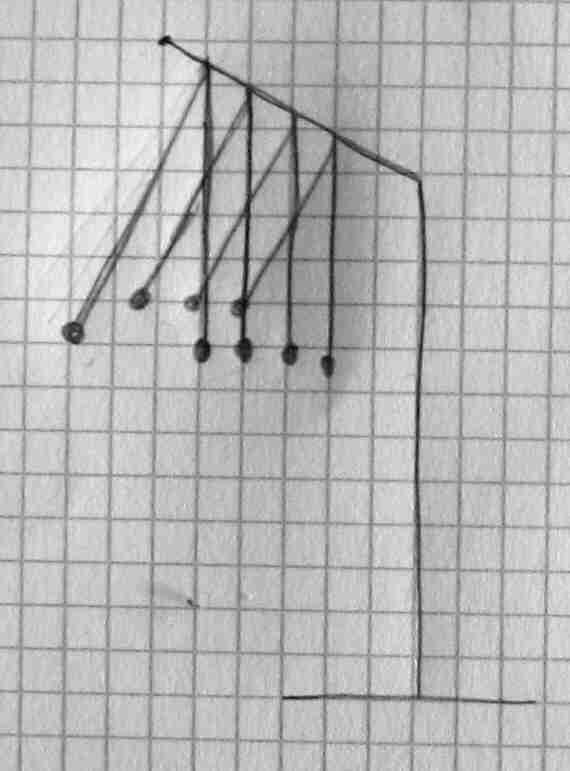

Vista 3D tridimensionale, scorcio.
Alcuni dis fatti dagli allievi:
- richiamano il fenomomeno, ok,
- ma come allievi fisici non basta, occorre rendere le oss fatte, con un
dis piu' ricco e preciso

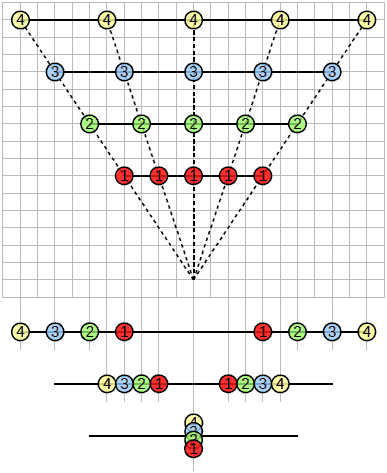

Vista dall'alto e di fronte. Vista piana.
 |
|
Vista da sopra.
e' la traiettoria del pendolo, che vista da sopra e' una
linea dritta.
mostra l'allineamento dei pendoli, che permane durante tutto il ciclo, verso
un punto fisso.
Vista di fronte.
L'osci e' per semplicita' approssimata rettilinea, non si vede la curva
dell'arco che sale.
E' disegnato su 3 linee per visibilita', anche se le sfere si muovono
sempre sulla stessa. |
| 4 pendoli uguali con ≠ ampiezze hanno = periodo. |
| Devono essere osci di piccola ampiezza, in gergo dette "piccole
oscillazioni". |
| Il periodo di oscillaz del pendolo, non dipende dall'ampiezza delle piccole osci. |
Vediamolo anche assieme alla drammatizzazione
>>>
c: Disegnare il fenomeno, a casa, copiando esattamente (quadretto per
quadretto) questo disegno.
>>>
Approfond
c: Animaz GeoGebra
Links
- In generale: Il periodo del pendolo dipende da ...,
non dipende da ...
- Moti contemporanei corrispondenti.
Guida ins
Titolo
- 4 pendoli uguali, sganciati contemporaneamente, con ≠ ampiezza, allineati.
c: ho voluto fare un titolo specifico.
- Pendoli sincroni allineati
c: 1-ottobre-2017. L'anno dopo mi sembra troppo specifico.

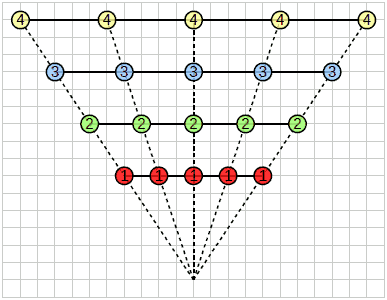

Vista dall'alto. Vista piana.
Inizialmente avevo fatto solo la vista dall'alto, poi ho aggiunto
- la vista di fronte
- come completamento delle viste 3D degli allievi, che sono quelle piu'
spontanee, per chi un po' le sa fare. Vanno condotti alla vista piana.

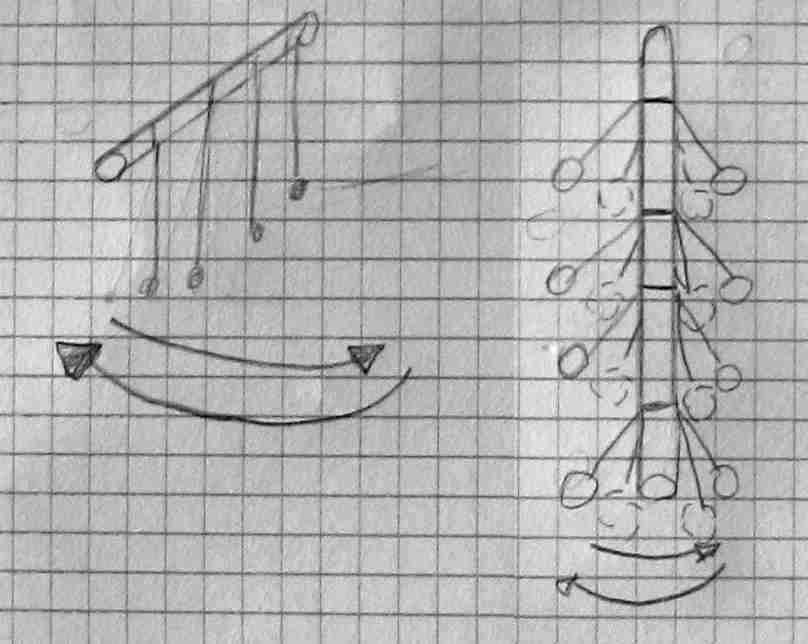

Vista 3D tridimensionale, scorcio.
Alcuni disegni fatti dagli allievi, ok
ma solo di questo tipo non basta, poiche' avevo chiesto di copiare
esattamente il disegno che segue (2016-17)

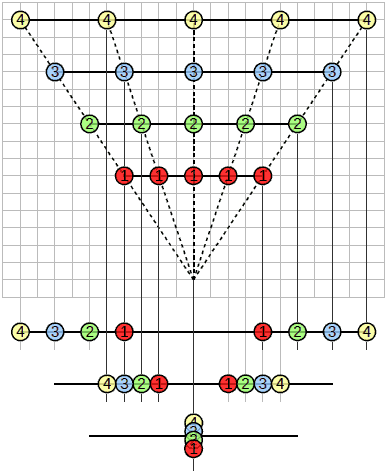

Vista dall'alto e di fronte. Vista piana.
molti hanno disegnato in modo scollegato le 2 viste, quindi ho modificato il
disegno, rinforzando il collegamento.
Precis
vista dall'alto MEGLIO vista da sopra
