^^Disegno elettrico topologico, disegno elettrico topografico.

I disegni seguenti, intesi come disegni di collegamenti sono disegni uguali. Possono ad es rappresentare il collegamento diretto di pila e lamp senza fili, oppure mediato da fili.

La posizione non conta

+++++++   +++L+++   ++G+L++   +++++++   +++++++   +++G+++
+     +   +     +   +     +   +     +   +     +   +     +
G     L   G     +   +     +   G     +   L     G   +     +
+     +   +     +   +     +   +     +   +     +   +     +
+++++++   +++++++   +++++++   +++L+++   +++++++   +++L+++

La lunghezza dei collegamenti non conta

+++    ++++++    ++++++++++++    ++++++++++++++++++++++++
+ +    +    +    +          +    +                      +
G L    G    L    G          L    G                      L
+ +    +    +    +          +    +                      +
+++    ++++++    ++++++++++++    ++++++++++++++++++++++++

Disegno elettrico topologico

o schema a poli e collegamenti

o disegno astratto dei collegamenti

o topologia della rete

Per il disegno topologico, i simboli adatti per rappresentare i componenti elettrici, sono i simboli a poli >>>

Esempio di: Reti di ugual topologia, disegni di diversa topografia.

Reti di ugual topologia = Reti equivalenti rispetto ai collegamenti = Reti di ugual collegamenti.

Es: el_ret_topologia_topografia.odg|pdf

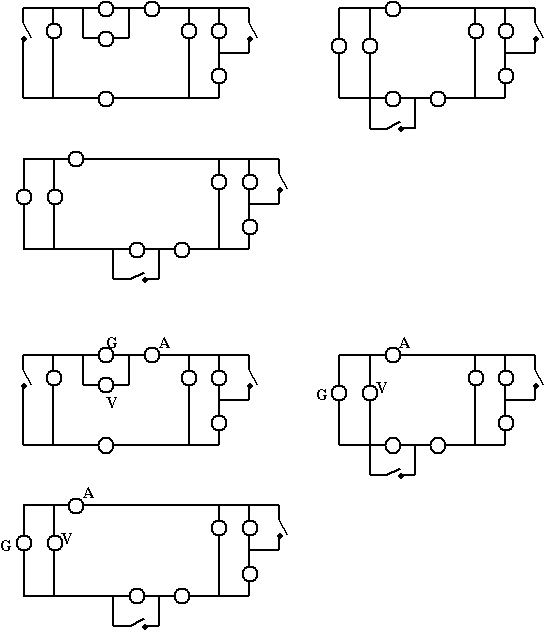

Prima serie di disegni, 3 disegni.

Un disegno che "evolve" mantenendo la stessa topologia, e variando topografia.

E' difficile seguirlo senza "una linea guida".

Seconda serie

Lo stesso disegno, con indicato il tipo di alcuni bipoli: Generatore, Voltmetro, Amperometro.

• Coi bipoli denominati, e' piu' semplice seguire l'evoluzione della topografia.
• Ancora piu' semplice se si sa in anticipo che la topografia a cui tende e' una topografia standard, in cui il generatore sta a sinistra e l'utilizzatore a destra, la misura volt-ampero-metrica al centro.

Esempi

Vedi guida ins Combinazione di pile e lamp in serie.

Links

Arrivi: Caratteristica tensione-corrente di resistore e lampadina.
