^^Pile e lamp in serie.

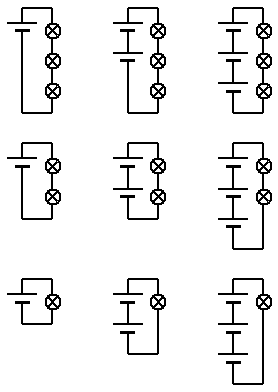

Pile in serie concorde, in serie con lampadine in serie. Tavola di combinazione.

3L
2L
1L
	1P	2P	3P

P, L pila, lampadina

Tb in simboli

3L	1P3L	2P3L	3P3L
2L	1P2L	2P2L	3P2L
1L	1P1L	2P1L	3P1L
	1P	2P	3P

Com'e' l'intensita' luminosa delle lamp?

R: Dato sperimentale:

se NP=NL (numero di generatori = nr lamp), allora le lamp hanno la stessa luminosita' in tutti i casi; per fissare le idee quella del caso 1P1L.

Da cio' deduciamo:

nei circuiti con ugual numero di pile e lampadine: tutte le lampadine hanno la stessa tensione, corrente e potenza (potenza elettrica assorbita).

Per interpretare i dati

intensita' luminosa della lampadina
intensita' di corrente elettrica che la attraversa, cioe' entra da un polo ed esce dall'altro
tensione elettrica, o ddp differenza di potenziale elettrico, tra i poli della lamp

sono 3 grandezze concordi.

E' utile ricordare che l'intensita' luminosa e' correlata sia a I che a V, non solo a I.

D&R

D: In quale caso di combinazione PxL la corrente e’ massima?
R: La corrente massima dei vari casi e’ nel
caso: massimo nr di pile e minor nr di resistori.

In generale:

circuiti di ugual rapporto NP/NL, hanno uguale luminosita'
- es: 2P1L e 4P2L hanno la stessa luminosita' le singole lampadine, poiche' 2/1=4/2
La luminosita' aumenta all'aumentare del rapporto NP/NL
- es: 3P2L > 4P3L come luminosita' delle singole lampadine, poiche' 3/2 > 4/3

esp Attenzione!

Quando si provano piu' pile in serie con 1 lampadina, CONTATTO BREVE SENNO' FONDE, se i voltaggi non sono adatti.

quando si copia la tb dei disegni "combinazione pileXlamp", non spezzarla in 2 facciate, deve essere tutta in una.

Approfond

Pile e lamp in serie. Approfond.

Continua

Links

esOf: Accendere 1 lamp con piu' pile.

esOf: Costruire circuiti con 3 lamp.

esOf: Circuito serie; collegamento in serie.

Possibile denominaz simbolica

P, G, L: pila, generatore, lampadina

+--G--G--G--+  G=3GSC generat = 3 generat uguali in serie concorde
|           |  circuito detto in simboli: (3G;3L)
+--L--L--L--+  U=3LS utilizzatore = 3 lampade uguali in serie

Dato: il comportamento di ogni singola lamp nel circuito (NG;NL) e' invariato-uguale a quello (1G;1L).

Guida ins

Titolo

Pile e lampadine in serie.
Combinazione di pile e lamp in serie.
Circuito pile e lampadine in serie.

Qui si nota come la chiarezza di un disegno dipende dal contesto nel quale e' immerso.

Non chiara

Chiara

Il problema a cui sono andato incontro e':

nella cella della tabella sx, l'immagine e' allineata in alto, e non c'e' la possibilita' di fare diversamente con InterneExplorer 6
invece il disegno originale era con i disegni allineati in basso.

Oggi 2016 (ma anche prima) posso programmare (tb dx) l'altezza in cui si trova l'immagine nella cella.

Per rimediare avevo fatto una versione con le pile allineate in alto

Talk

Gestione NomeFile

pilamp_n_n_s originale

pxl nuovo: pile prodotto cartesiano con lampadine

Vecchia versione (pre 13mag2016)

I circuiti di pile e lampadine in ugual numero, hanno una luminosita' di singola lampadina uguale.

Cioe': comportamento lamp uguale, nei circuiti con ugual numero di pile e lamp
