CAVO PER IMPIANTI DI SICUREZZA-ALLARME
cod.: ANZR/6520-180 N-CAV-ELCON-00061
tipo: 2x0,50 + 4x0,22/SN-BI NPI CEI unel 36762 C-4
Mt. 100 13G2
Tensione di Esercizio: Max 50 V C-4
Norme CEI 20-22/||, CEI-UNEL 36762, EN 60332-3-22 CAT A, RoHS
CAVO DI CATEGORIA 0 PER POSA CON IMPIANTI DI CAT.1 (Uo/U 0,6/1kV Max)
2x0,50 rosso e nero. 4x0,22 celeste
Rob:
forse significa
Idonei alla coabitazione con cavi energia 450/750V e 0.6/1kV.
Search: CAVO PER IMPIANTI DI SICUREZZA-ALLARME 2x0,50 + 4x0,22
distributori autorizzati
https://www.setik.biz/it/ lissone
https://www.dsashop.it/ bovisio
https://it.rs-online.com/web/c/rele-e-convertitori-di-segnale/rele/rele-di-potenza/
https://it.rs-online.com/web/p/rele-di-potenza/0476583
led efficiente = 80 lumen/watt
https://www.home-assistant.io/
Per usare i colori con un significato mi sono rifatto a
switch /swɪtʃ/
Att!: denominare i cavi a entrambi i capi con pennarello indelebile e' fondamentale per evitare confusioni
finestra1 ingresso; cavo marcato 1
finestra2 successiva; cavo marcato 2
finestra3 successiva-ultima; cavo marcato 3
stessi nomi per entrambi i piani
tenda_sirena: cioe' il sensore a tenda, a difesa di sirena e perimetro.
| Sigla | Descrizione |
|---|---|
| 1 2 3 | cavo alla finestra 1 2 3 1° piano.
filo Blu Verde sensore tenda: Blu=C Verde=COM filo Giallo Bianco switch magnetico |
| MP | magnetico porta. Non usato. |
| TAST | tastiera |
| SIRENA | sirena |
| VOL | volumetrico |
antifurto piano 0 |
|
| 3 cavi tra piano0 e solaio | |
| P01 | ≡ lato cortile ≡ lato ovest |
| P02 | ≡ lato strada ≡ lato est |
| P0SIR | piano0 sirena |
3 cavi piano0 lato strada-est |
|
| P1S | cavo tra finestra1 lato strada e cucina |
| P2S | cavo tra finestra2 lato strada e cucina |
| P3S | cavo tra finestra3 lato strada e cucina |
fili pallidi come "ritorno comune massa"
rosso giallo-com
verde bianco-com
cavo 6 fili schermato rame
Rosso alimentazione positivo
Nero alimentazione negativo
filo Blu Verde sensore tenda: Blu=C Verde=COM
filo Giallo Bianco switch magnetico
filo Rosso giallo sensore tenda: rosso=C giallo=COM
filo Verde Bianco switch magnetico non usato
guardare con la lente, che si vede un'istruzione: premere a sufficienza col polpastrello per fare aderenza, e poi spingere nella direzione indicata per aprire: cio' fa scattare un serraggio; ora si solleva a cerniera ruotando sul lato corto.
11-10-2022 siccome ho forzato per estrarre come nel telefono, strisciando la SIM, ho spezzato meta' del contorno micro-sim, quindi quasi ho una nano-sim.
premere sul buco in basso col cacciavite, contrapponendo da sopra, poi ruotare il cacciavite per aprire la fessura, cio' fa scattare a liberare il gancio. Poi slittare in alto tutto il coperchio. Sopra c'e' solo il cardine liberabile.
Altro metodo: il coperchio copritasti ha un fermo che agisce sul coperchio della scatola; premendo col cacciavite come prima (e contrapponendo), invece di ruotare il cacciavite, si puo' forzare ulteriormente il coperchio-copritasti, che solleva il coperchio-scatola.

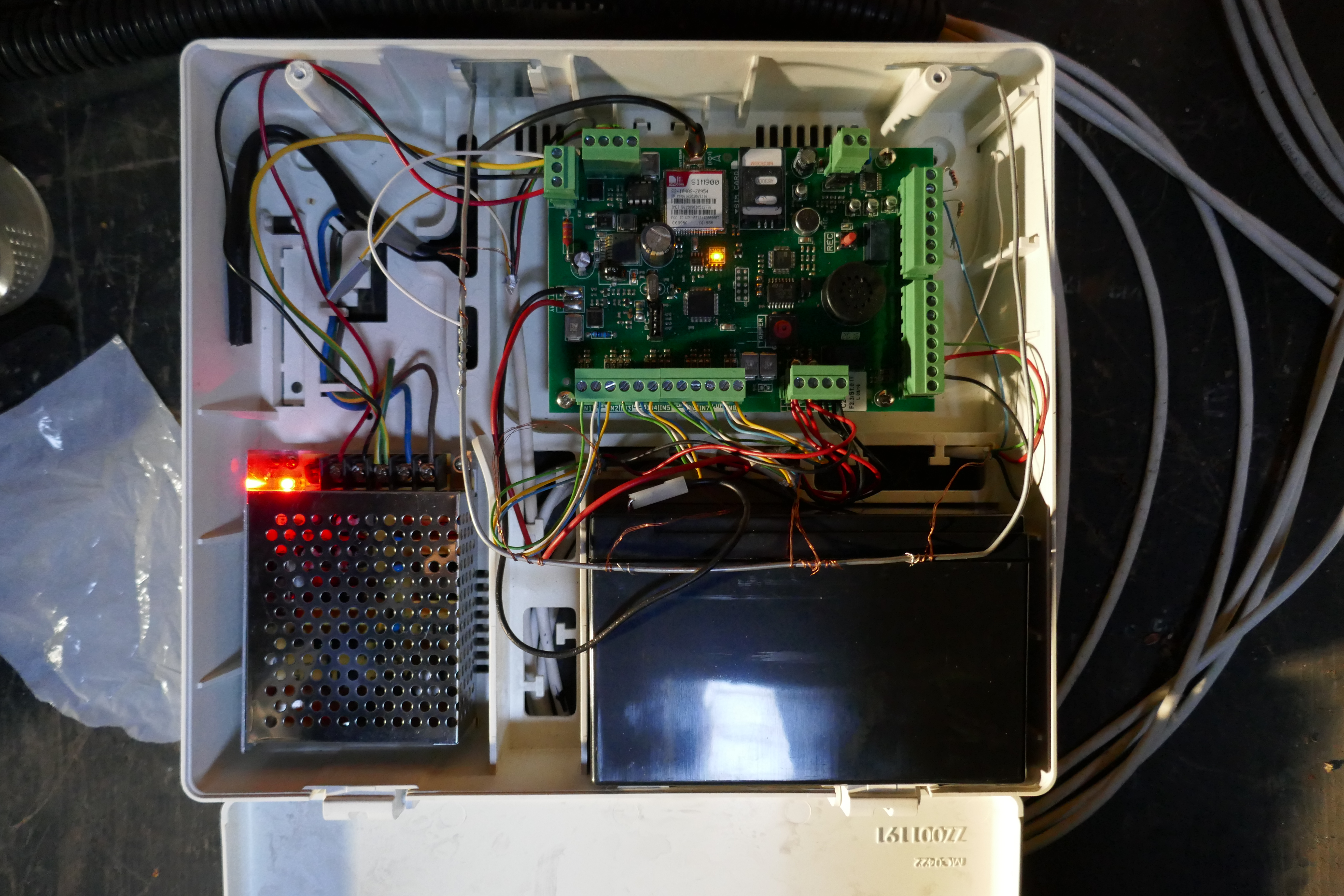

I fili in dotazione al montaggio erano coi capi stagnati.
Pero' non so se sia la scelta migliore per il tipo di connettore della scheda C24-GSM,
all'avvio hanno uno stato prefissato, o devono essere presettati ?
attento ai 4 filini nudi: uno era attaccato ad uno dei filini isolati che ho infilato in un morsetto; il risultato e' che lo schermo era collegato ad un morsetto !
La batteria da 12V nominali e' considerata: < 10,5 scarica, >11,5 carica.
accertarsi di averlo fatto passare per eventuali buchi di eventuale custodia.
es: prima di collegare i fili dei sensori alla scheda-antifurto, far passare filo nel buco della scatola-custodia, che contiene la scheda antifurto.
2cm basetta legno su infisso finestra
1,5 basetta DT16 su basetta legno
Parole tecniche usate
buzzer della tastiera = cicalino, campanello, suoneria
009 allarme; inutile poiche' nei msg e' gia' aggiunto dal sistema
056 due
057 entrata
061 finestra
078 interno
086 magnetico
095 notturno (default di fabbrica)
106 parziale1
107 parziale2
108 parziale3
109 parziale4
115 perimetrale
118 piano
150 sirena
171 tenda
176 totale
177 tre
179 uno
185 volumetrico
Per le chiamate vocali e gli SMS, sono disponibili 8 numeri di telefono, associalbili liberamente ai singoli ingressi e a tutti gli eventi disponibili.
In questo menù verrano solo inseriti i numeri telefonici e le loro opzioni, per l’associazione alle zone e agli eventi consultare i paragrafi specifici.
Il n. 8 e' quello chiamato quando un ingresso e' in fase di test.
Opzioni alla fine degli 8 nr.
tel01 3342455212
tel08 3342455212 e' il telefono chiamato per gli allarmi sugli ingressi in test
Esistono 3 opzioni ABC
opzioneB: accesso diretto al menù utente, l’utente con questa opzione non dovrà digitare nessun codice né tasto per accedere al proprio menù, basterà premere una seconda volta il tasto #.
ingressi NC - NA - Bil - Doppio Bil
qui si inserisce il codice per dare il nome all'ingresso.
| IN1 | COM | IN2 | IN3 | COM | IN4 | IN5 | COM | IN6 | IN7 | COM | IN8 |
fin = finestra;
mag = sensore magnetico tapparella
tenda = sensore tenda a fianco sul muro
| ingresso 1e2 fin1 tenda e mag ingresso 3e4 fin2 tenda e mag ingresso 5e6 finestra3 tenda e mag |
cioe' |
in 135 tenda fin 123 in 246 magn fin 123 |
in1 tenda finestra 1 171 061 179 000 verde e blu_com
in2 magnet finestr 1 086 061 179 000 giallo e bianco_com
in3 tenda finestra 2 171 061 056 000
in4 magnet finestra 2 086 061 056 000
in5 tenda finestra 3 171 061 177 000
in6 magnet finestra 3 086 061 177 000
in7 volumetric entrata verde e blu-com
in8 tenda sirena giallo e bianco-com
| in1 | tenda piano 1 | 171 118 179 000 | verde e blu_com |
| in2 | magnet piano 1 | 086 118 179 000 | giallo e bianco_com |
| in3 | tenda piano 0 ovest | 171 118 186 101 | |
| in4 | tenda piano 0 est | 171 118 186 059 | |
| in5 | |||
| in6 | |||
| in7 | volumetric entrata | 185 057 000 000 | verde e blu-com |
| in8 | tenda sirena | 171 150 000 000 | giallo e bianco-com |
Nuovo cablaggio 5-10-2022
Lo scopo e': gli ingressi sono solo 8, quindi diminuire l'occupazione di ingressi da 8 a 4, mettendo in serie i sensori tenda tra loro, e i magnetici tra loro
sensori tenda in serie : da 3 ingressi ad 1 IN1
sensori magnet in serie: da 3 ingressi ad 1 IN2
Si liberano gli ingressi 3456.
l'uscita di un sensore diventa l'ingresso del successivo
SIREN +C = comando per la sirena esterna: positivo a mancare
SIREN +PZ = comando per la sirena interna: positivo a dare
SIREN AP = linea tamper-antiapertura, con riferimento a
negativo (rob: cioe' NC normalmente chiuso)
C = normalmente chiuso; e' allarme se aperto.
OCCA: tutti cosi': normalmente chiuso
12345678
AAAAAAEA
A= Allarme immediato non appena viene attivato (ad impianto inserito e anche durante i tempi ingresso/uscita)
E = entrata uscita. Il sensore non da' allarme se viene attivato e disattivato durante i tempi di entrata ed uscita, in caso rimanga aperto dopo trascorsi tali tempi, il sistema darà allarme.
OCCA: in7≡volumetrico allarme ritardato E per entrata-uscita; gli altri allarme immediato.
solo lettura: mostra se attualmente l'ingresso e' chiuso o aperto.
Il parametro va da 1 a 100, la soglia di reset è di 1 minuto
es: se posto =2: 2 impulsi di allarme in 1 minuto, fa scattare l'allarme
1 = 1 solo impulso. OCCA: per tutti i sensori
2 = 2 impulsi. OCCA: per in8 tenda-sirena.
uso: ad ogni ingresso programmato con la FUNZIONE ON/OFF (vedi) è possibile associare i parziali da attivare
parziale ≡ un raggruppamento di ingressi
non ho capito.
12345678
000000.0 0 = usato per rappresentare quadratino nel visore tastiera
credo in questo modo di obbligare a chiudere tutti gli ingressi dei sensori prima di attivare l'impianto.
sono tutti in esercizio normale, non in test.
Sono "in test" gli ingressi segnati col simbolo quadrato.
5-7-2020 metto in test l'ingresso tenda_sirena
Lo stato di test prevede una chiamata ad un numero telefonico preciso, il numero 8, e la disabilitazione della sirena, mentre tutti gli allarmi generati vengono notificati in memoria, con anche la descrizione test.
17-9-2022 invece mi sembra di no, forse perche' non poteva telefonare poiche' non c'era credito.
buzz quando sensore va in allarme.
4-7-2020 ho lasciato solo i magnetici e il tenda_sirena, per studiare quando va in allarme.
12345678 I interna; E esterna; 2 entrambe
Per ogni ingresso con funzione ENTRATA/ USCITA è possibile impostare un tempo di ingresso.
50 secondi, per l'ingresso 7 volumetrico entrata
Per ogni ingresso è possibile impostare l’invio della chiamata vocale e/o sms ai numeri programmati.
S= SMS; V=vocale; T=entrambi
a tutti gli ingressi ho assegnato T
assegna ingressi a a zone_di_allarme
zone parziali di allarme ≡ zone_parziali ≡
zone ≡ parziali
≡ zone_di_allarme_parzializzato,
in contrapposizione a zona_totale,
che probabilmente all'origine era la sola zona; poi migliorando si e' introdotto "allarme a zone". "Menu programmi", che per me sarebbe stato meglio chiamato "menu zone parziali".
impianto disarmato ≡ impianto disattivato ≡ impianto disinserito
impianto armato ≡ impianto attivato ≡ impianto inserito
si riesce a dare un nome di 1 sola parola, non so se e' un baco.
Dopo aver dato un nome legato al ruolo (tenda, magnetico, interno,) decido oggi 15aprile2017 di dare nome uguale a come e' chiamato nel manuale: "parziale 1 2 3 4".
Parziale1 106 (nome precedente: tenda)
Parziale2 107 (nome precedente: magnetico)
Parziale3 108 (nome precedente: interno)
Parziale4 109
ad ogni parziale è possibile associare qualsiasi ingresso;
è possibile avere gli stessi ingressi associati a più parziali.
| Zona____ | INgres | |
|---|---|---|
| Parziale1 | 1 3 5 | sensore a tenda di tutte le finestre. E' la nuova programmaz 15aprile2017: no ingresso 8 "tenda sirena" |
| Parziale2 | 2 4 6 | sensore magnetico di tutte le finestre |
| Parziale3 | 7 | sensore volumetrico |
| Parziale4 | 8 | "tenda sirena": sensore a tenda vicino alla sirena |
Nuovo cablaggio 5-10-2022
le zone sono solo 4, quindi ne devo assegnare 2 per piano
| Zona____ | INgres | |
|---|---|---|
| Parziale1 | 1 2 7 | piano 1: 1 tenda, 2 magnetico, 7 volumetrico |
| Parziale2 | 3 4 | piano0: 3 tenda ovest + volumetrico; 4 tenda est |
| Parziale3 | ||
| Parziale4 | 8 | piano1: "tenda sirena": sensore a tenda vicino alla sirena |
sensore tenda: ingresso verde, uscita_com blu
sensore magn: ingresso giallo, uscita_com bianco
l'uscita di uno collegata all'ingresso del seguente
svitare posto 2 4 6 cioe' COM IN3 IN4
collegare blu2-verde4 e bianco2-giallo6 tramite mammut
e' comodo collegare al mammut prima blu e bianco da un lato.
ripetere
svitare posto 5 7 9 cioe' COM IN5 IN6
collegare blu5-verde7 e bianco5-giallo9
tempo di uscita tra attivazione allarme e entrata in funzione di tutti gli ingressi classificati-denominati ENTRATA/USCITA e PERCORSO
Parziale1 30 secondi
Parziale2 0 secondi
Parziale3 0 secondi
parziale4 0 secondi
la linea-filo tamper mette in serie tutti i tamper, che normalmente, cioe' in assenza di allarme, vanno a costituire una linea conduttrice ininterrotta, in gergo "chusa".
Questo parametro attiva o meno la protezione sulla linea tamper AP della
centrale (vedi fig. e descrizione della scheda).
Una volta entrati nel menù premere INVIO (✔), impostare il valore:
0=disabilitato 1=abilitato; Confermare con INVIO (✔). rob: 1 abilitato,
per gestire la sirena a piano0.
Questo parametro determina la tipologia della linea tamper AP della centrale.
Impostare il valore (CANC (✘) =NC 1=bilanciamento 1k). rob: NC Normalmente
Chiuso.
sm nomi utenti |
sm tipo |
||
| 1 Roberto 2 Nadia 3 Bruna |
M Master U User U |
codice tecnico 030955 quasi la data di nascita di rob, 1 anno in piu'
codice telegestione
sm assegna parziali: a tutti ho assegnato di poter inserire tutti i parziali
sm assegna gruppi : a tutti ho assegnato di poter inserire tutti i gruppi
Attenzione:
per cambiare ora non si puo' sovrascrivere, ma cancellare prima con tasto "X"
M01 manca corrente: 3 minuti. Codice T= voce+SMS
M02 ripresa corrente: immediato. Codice T= voce+SMS
M03 batteria scarica. Codice T= voce+SMS
M04 test in vita. Codice S= solo SMS. Codice 24= 24 ore.
010556 codice Nadia
030954 codice Roberto utente 020954
****** codice Bruna
030955 codice per entrare nel menu MANUTENZIONE
UPWD ≡ User PassWorD
UPWD:030954 ARM=T INSERIMENTO TOTALE
UPWD:030954 ARM=1 INSERIMENTO PARZIALE1
UPWD:030954 ARM=12357 INSERIMENTO DEI PARZIALI 1 - 2 - 3 - 5 - 7
UPWD:030954 DISARM=T DISINSERIMENTO TOTALE
UPWD:030954 DISARM=2 DISINSERIMENTO DEL SOLO PARZIALE 2
UPWD:030954 DISARM=125 DISINSERIMENTO DEI PARZIALI 1 - 2 - 5
UPWD:030954 ARM? RICHIESTA DELLO STATO INSERIMENTO DELLA CENTRALE
possibili risposte alla RICHIESTA DELLA STATO INSERIMENTO DELLA CENTRALE:
ARM = 0 DISINSERITO
ARM = T INSERITO TOTALE
ARM = 125 INSERITI PARZIALI 1 - 2 - 5
da fare
Seguire 1 volta al mese, poiche':
es: sono cambiate le condizioni tariffa, aumentate, il credito si esaurisce, la carta bloccata. Accaduto estate 2016 con aumento mensile di 2euro di tutti gli operatori.
t: 327 3955493 cellulare antifurto
p: 28144481
3894450538 nr principale, sim dati nel router. Non c'e' l'ho piu' da quando da Wind mi sono trasferito in FASTWEB
3342455212 sim associata, mio nr tel personale, che e' stato trasferito a FASTWEB
Sarebbe ottimale non fare giunzioni, ma è quasi impossibile.
Tutte le giunzioni vanno stagnate!!!.
Lavorando in basse tensioni, le giunzioni fatte con morsetti o cavi arrotolati si ossidano creando resistenze non volute che, a lungo andare, influenzano sui valori di carico. https://scuoladiladri.altervista.org/blog/tutorial-alla-ricerca-di-falsi-allarmi-intrusion/
Per l’antintrusione ci vogliono cavi schermati e possibilmente con coppie twistate.
Collegare le calze a massa con l’attenzione a non effettuare i disatrosi
“anelli di massa” (cioè collegare solo da una parte e ramificato come un albero
con radici in centrale) Seguire sempre le indicazioni del tipo di cavo da
utilizzare date dalla casa costruttrice. Se una casa non da istruzioni sul cavo,
non è una ditta seria.
RIcordatevi che, anche se utilizzate il canonico collegamento a doppio
bilanciamento, tratte di cavi lunghi più di 50 metri sono soggetti a campi
magnetici che, senza cavo schermato, possono dare problemi.
https://scuoladiladri.altervista.org/blog/tutorial-alla-ricerca-di-falsi-allarmi-intrusion/
Lo schermo dovrà essere continuo su tutta la linea ma NON dovrà essere collegato a nessun dispositivo. Collegare lo schermo all’esterno dell’armadio della centrale e collegare quest’ultimo a terra.
