^^Vetro, finestra di A. Dürer. Il disegno si sovrappone alla realta'. Prospettografo.

Guardando attraverso l'oculare,
il disegno si sovrappone alla realtà.

Le condizioni a cui pittore e osservatore sono costretti

non corrispondono a quelle della visione naturale

Questi vincoli alla visione hanno consentito di stabilire leggi geometriche semplici per la costruzione delle immagini prospettiche.

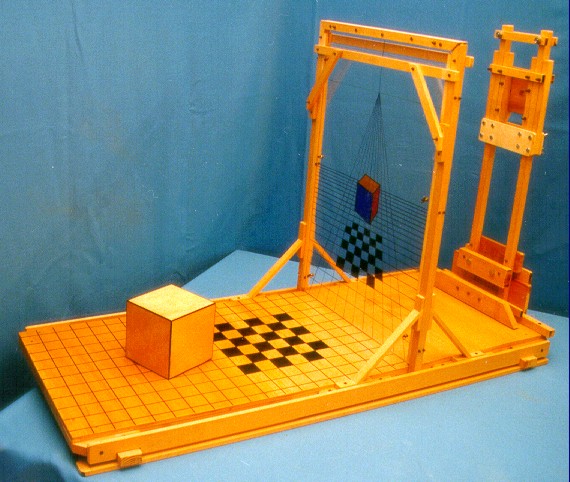

Nel modello, abbiamo ricalcato sul vetro una scacchiera e un cubo:

guardando attraverso l'oculare, il disegno si sovrappone alla realtà.

http://www.macchinematematiche.org/cataoghi/occhioemano/catalogoweb/vetro.htm

VETRO (FINESTRA) DI A. DÜRER

Dopo una serie minuziosa di istruzioni per fabbricarsi in proprio lo strumento, Dürer conclude: “Tenendo un occhio saldamento appoggiato all’oculare, ricalca sul vetro, mediante un pennello, ciò che vedi all’interno della cornice. Poi, potrai riportare il disegno sulla superficie che avrai scelto per il tuo quadro”.
Il braccio del pittore definisce la distanza tra l’oculare e il quadro.

Alter espo

Le condizioni a cui pittore e osservatore sono costretti:

• usare 1 solo occhio
• immobile in posizione prestabilita

non corrispondono a quelle della visione naturale: si guarda con entrambi gli occhi, in continuo movimento. Proprio queste condizioni artificiali hanno consentito di stabilire leggi geometriche semplici per la costruzione delle immagini prospettiche.
