^^Foro. Figura, posizione, fattura.

I dati 1C 2mar2009

Foro schematizzato ellittico. Ellisse.

Diametro maggiore 2a	Diametro minore 2b	Area= πab
4 mm	3 mm	9,42 mm²

Nella pratica, direttamente misurabile e' di solito i diametri, non i raggi.

E' difficile fare un foro-cerchio.

L'asse maggiore del buco, visto di fronte, e' inclinato a circa 45°, ascendente da sinistra a destra.

Sezione bottiglia schematizzata cerchio

Circonferenza	Raggio	Area= πab
265 mm	42,2 mm	5591 mm²

I dati del video 3Blst 20-4-2007.

Altezza del foro (rispetto al livello d'impatto della gittata) = caduta gittata = dislivello getto.

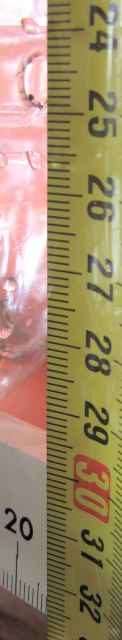

Osservando la foto a lato: caduta della gittata (dal bordo basso del foro): 32,6-24,9 = 7,7 cm. Ho voluto ri-misurare direttamente sul filmato: h=170 pixel 10 cm ↔ 220 pixel; da cui: h[cm]= 170*(10/220) = 7,73 cm

Posizione del foro

Per brevita' diciamo "posizione del foro", e mi viene da pensare come se fosse un punto, cio' e' concettualmente rappresentativo del fatto che il foro ha una ben precisa posizione, pero' e' una figura estesa e quindi la sua posizione come figura estesa necessita piu' di 1 punto per essere determinata. In questo caso la figura viene modellata come cerchio, e si misura la posizione del punto piu' basso.

Diametro e figura del foro

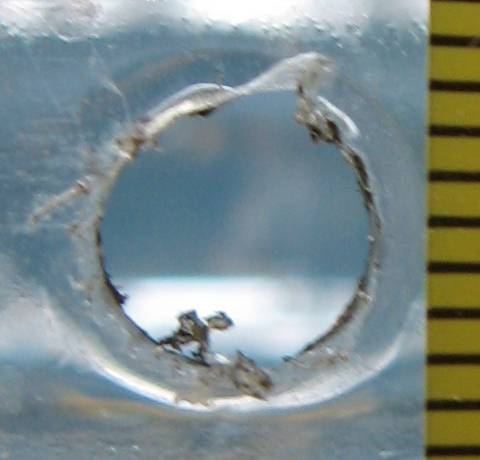

Diametro del foro: 5,6 mm in altezza e 5,9 mm in larghezza. Forse il modo piu' preciso di fare la misura: caricare l'immagine in un editor e sovrapporre un'ellisse. Notiamo che l'ingrandimento ottico permette di migliorare la precisione della misura.

Seconda misura a qualche giorno di distanza, fatta sull'immagine qui sopra con un righello virtuale 410 px = 9 mm oriz: 270px vert: idem. Calc: 270*(9/410)= 5,93 mm.
