^^Leva multiforo. Note per eseguire il disegno.

Dimensioni reali

parallelepipedo: rettangolo 43,0x1,8cm, spessore 4mm.

Dimensioni "aggiustate", per semplicita'

Ho cercato di fare il disegno in scala, ma anche semplice, e quindi con qualche aggiustamento.

L'idea e': i rettangoli bianchi e verdi alternati di 2x1,8cm, disegnarli come quadretti; e trascurare l'ultimo pezzetto bianco ad entrambe le estremità di 0,5 cm.

Il nr di quadretti di meta' leva (≡ dal centro ad un estremo) e' quindi =10, 5 coppie bianco-verde, cui corrisponde una lunghezza disegnata di

4 cm, coi q4 (quadretti da 4 mm)
5 cm, coi q5 (quadretti da 5 mm).

La scala di disegno e':

0,5cm:2cm, cioe' 1:4 coi q5, cioe' disegno 1/4 della realta'
0,4cm:2cm, cioe' 1:5 coi q4, cioe' disegno 1/5 della realta'

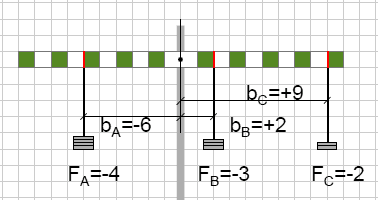

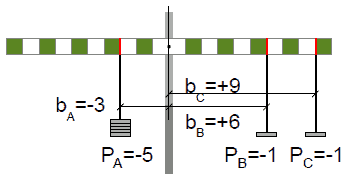

Disegno

.odg|pdf 2 pesi

.odg|pdf 3 pesi

.odg|pdf raccolta

	M I S U R E		E L A B O R A Z
	cm	gf	cm*gf	cm*gf	cm*gf	cm*gf
N	b	F	M=b*F	MT-	MT+	MT	D%
A	-6	-50	+300	-300	+300	0	0
B	+12	-10	-120
C	+18	-10	-180
