^^Sovrapposizione 2 onde circolari sincrone.

Interference of two circular or spherical waves

Grafica a zone. Voto special: 8

Sorgenti vicine (rispetto alla lunghezza d'onda).
Sorgenti a distanza qualsiasi, non un multiplo di lunghezze d'onda.
Punti di sovrapposizione dei massimi e dei minimi di colore diverso.

Legenda omessa

Perche' non continuare a fare cerchi fino a ricoprire tutta la zona di disegno?

Titoli dati dagli allievi

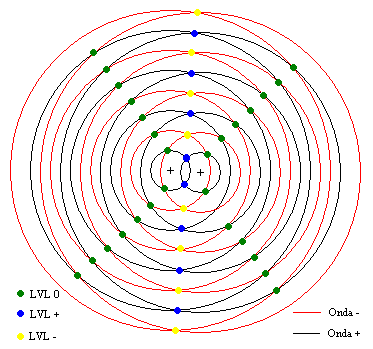

CastiglioneAndrea_2007	Cerchi nell'acqua.bmp

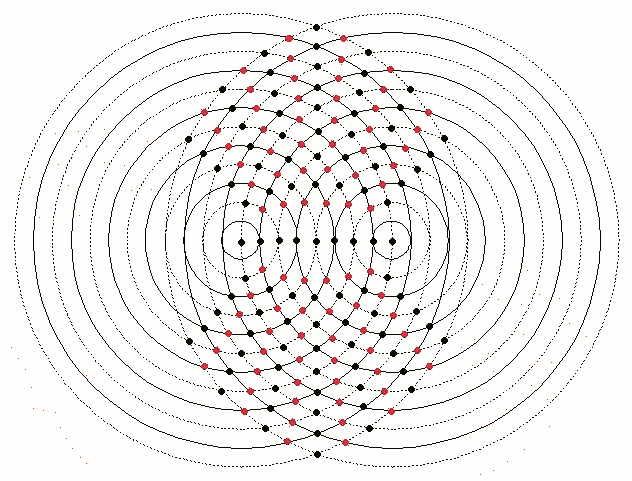

BrillaLorenzo_2007	Costruzione grafica figure interferenziali prodotte dal sovrapposizionamento di due sorgenti.jpg

Learning Goals:

Interpret a 2D top view picture of a wave
Identify areas of constructive and destructive interference in 2D
Predict the behavior of water, sound, or light when you have two sources
- What will happen in constructive areas
- What will happen in destructive areas

Disegno

Elementi di valutazione positiva

La legenda e' importante, poiche' il disegno scientifico deve essere codificato esplicitamente.

I punti di sovrapposizione segnati.

Capire il luogo dei punti di interferenza positiva e negativa. Sufficiente numerosita' dei cerchi. Tracciare tutti i punti di sovrapposizione, non solo una parte.

Lunghezza d'onda costante.

Piacevolezza grafica.

Titolo

Legenda

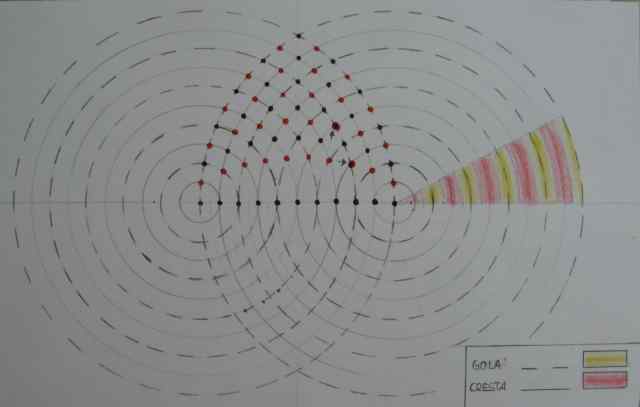

Legenda in forma grafica

Domande sul disegno

In che fase dell'onda e' fatto il disegno?

Qual e' la fase del centro?

Qual e' la distanza tra le sorgenti (rispetto alla lunghezza d'onda)?,

oppure: qual e' la lunghezza d'onda (rispetto alla distanza tra le sorgenti)?

Perche' e' significativo (o no) misurare in questo modo relativo?

I punti di sovrapposizione di 2 max o di 2 min e' opportuno che abbiano lo stesso codice colore o diverso?

Domande varie

Cosa si deve intendere con fase dell'onda? Qual e' la fase iniziale?

r: In un fenomeno ciclico, l'inizio e' da un punto di vista logico arbitrario poiche' ogni fase "viene prima delle altre", poiche' si ripetono; pero' ci possono essere altre ragioni per scegliere es: la fase di valore maggiore, o minore, o medio, o ...

d: Come deve essere il grafico v=f(t) perche' il moto x=f(t) sia periodico?
