Calibrazione di un voltmetro. In linea di principio.

esof: Calibrare uno strumento

analogo: Amperometro. Taratura. Verifica taratura.

  1. predispongo il voltmetro per misurare i voltaggi campione; nel nostro caso il voltaggio della serie concorde di generatori che genera i voltaggi  multipli dell'unita'
  2. per ogni valore campione faccio le opportune modifiche allo strumento di misura in modo che il valore fornito coincida col valore campione che sta misurano in quel momento

Caso. Taratura di un voltmetro ad inserzione ad ago mobile.

  1. inserisco il voltmetro come descritto sopra alla "misura di tensione dc" ai capi del voltaggio campione
  2. per ogni multiplo di voltaggio segno una tacca nella posizione in cui si trova l'ago mobile e scrivo appresso il valore

Foglio di calcolo  Costruire la scala di riferimento, e verificare la taratura di voltmetro e amperometro.xls



Verifica reciproca calibrazione voltmetri.

Abbiamo dato un nome a tutti i voltmetri del lab, tutto denominato: A B C D ...

Misurando la tensione di una pila da 4,5 V a vuoto: F=0,44 V, G=0,46 V.

Conclu: li consideriamo coerenti.

Verifica parziale della taratura di un voltmetro.

Poiche' non abbiamo a disposizione i valori campione, non ci e' possibile fare una verifica completa, possiamo pero' fare una verifica parziale AGENDO D'ASTUZIA in questo modo: verificare che le MISURE fornite in varie situazioni siano COERENTI TRA LORO.

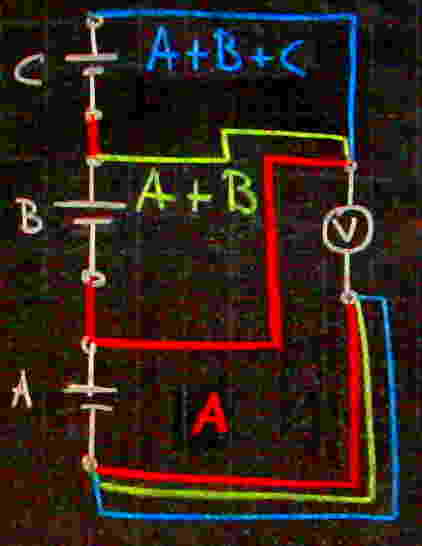

Ad es sappiamo che: la misura del voltaggio in serie e' uguale alla somma dei voltaggi componenti.
Possiamo verificare che le misure fatte dallo strumento rispettino questo vincolo; se non e' il caso, allora lo strumento sbaglia, in gergo e' "starato".

Il sistema di verifica usato e':

confrontare il valore della composizione ottenuto in 2 modi diversi:
- tramite misura diretta
- tramite calcolo basato sulle misure dei componenti

Svolgimento.

Abbiamo preso 4 pile a stilo da 1,5V; i risultati delle misure sono:
V1= 1,54V
V2= 1,55V
V3= 1,54V
V4= 1,54V
d: come mai non e' risultato 1,5V bensi' circa?
r: distinzione valore nominale / effettivo

Tabella di confronto tra valore calcolato e misurato direttamente.

           VALORE DEL COMPOSTO
          CALCOLATO     MISURATO
         V1= 1,54  +
         V2= 1,55  =
--------------------
      V1+V2= 3,09  +       V1S2= 3,10
         V3= 1,54  =
--------------------
   V1+V2+V3= 4,63  +     V1S2S3= 4,65
         V4= 1,54  =
--------------------
V1+V2+V3+V4= 6,17      V1S2S3S4= 6,20

Le differenze tra i valori sono spiegabili tramite l'errore ammesso per lo strumento durante la lettura.

L'errore dello strumento si trova descritto nel manuale.

Estratto da un manuale d'istruzione.
La precisione e' intesa +/- (...% della lettura + digit), a 23gC +/- 5gc, sotto l'80% di umidita'.

VOLT DC
gamma risoluzione precisione
 2V       1mV      0,8 + 1
