^^Goccia appesa.

Dato sperimentale: la goccia attaccata non cade.
Spiega: le forze di adesione e di coesione trattengono l'acqua contrapponendosi alla forza peso della goccia.

esOf: Forze allineate.

.odg

2.odg|pdf

Links

Situazione piu' complessa per "goccia sospesa su bottiglia forata" ref: Travasare.





Domande

>>> Fluidi; forze di adesione e coesione allineate con la forza peso, in una situazione statica.

    11
1 2
2 2
3 3
4 1
5 1
6 1
7 1









800 Il tema del disegno e': 4
- in generale: forze allineate in una situazione statica 1
- in particolare: le forze di adesione e di coesione 1

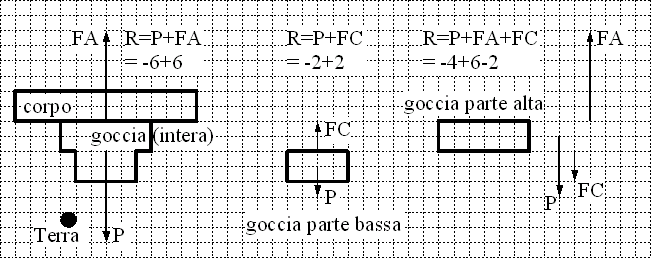

Il disegno e' fatto da 3 parti, ognuna studia le forze subite da un corpo,  1
non quelle fatte
I corpi studiati sono 3: una goccia e 2 sue parti 1
900 Le situazioni considerate sono: 2
- in termini di moto: tutte situazione statiche 1
- in termini di forze: tutte situazione in cui la risultante delle forze e' =zero. 1

810 Le interazioni dei corpi sotto studio: - premesso, per non ripetere, che 5
tutti i corpi interagiscono con la terra 1
per mutua attrazione gravitazionale 1
1: La goccia interagisce con: il corpo cui e' attaccata 1
2: la parte sotto interagisce con quella sopra 1
3: la parte sopra con la parte sotto e il corpo sopra 1
810 Legenda delle forze, in breve 123:  10
 P= peso, FA forza di adesione, FC forza di coesione 1
Piu' precisamente:
-1: P= risultante delle forze peso 1
- interazione: fatte dalla terra e subite dalla goccia 1
- distribuzione: distribuite sul volume della goccia 1
-2: FA risultante delle forze di adesione, 1
- i: fatte dal corpo cui la goccia e' attaccata e subite dalla goccia 1
- d: distribuite sulla superficie di contatto 1
-3: FC= risultante delle forze di coesione, 1
- i: fatte da una parte della goccia e subite dall'altra parte 1
- d: distribuite sulla superficie di contatto tra le 2 parti 1
830 In breve si dice "forza", piu' dettagliatamente e'  3
un sistema di forze distribuite 1
Distribuzione: 1: La forza peso e' distribuita sul volume, 1
2e3: la forza di adesione e la forza di coesione  1
sono distribuite sulla superficie di contatto.
840 Osserviamo il principio di azione e reazione nel disegno: 2
la forza di coesione, subita da ognuna delle parti, e' una coppia di forze
di azione e reazione
850 Goccia ferma implica risultante delle forze = 0 1 3
Goccia ferma se e solo se sono ferme le sue parti 1
Goccia ferma implica risultante delle forze = 0, sulla goccia e  1
su tutte le sue parti



Griglia di valutazione del disegno  11
1 Formula della Risultante e caso numerico, goccia intera 2
2 Formula della Risultante e caso numerico, parte in basso 2
3 Formula della Risultante e caso numerico, parte in alto 3
4 Terra 1
5 Coerenza numero - vettore 1
6 Punto di applicazione delle forze 1
7 Nomi di tutte le forze 1



Corpo fermo.



Restituzioni

Gabrielli:

830 In breve si dice "forza", piu' dettagliatamente e'  3
la risultante di un sistema di forze 1





Disegni









Guida ins

Titolo alter

Forze di adesione e coesione allineate con la forza peso, in una situazione statica.
