^^Regola mano destra, per la forza magnetica su una corrente elettrica.

parte di una relazione pił ampia

Relazione 2018-19: Disegno .odg|pdf

Per fare questo esp occorre un campo magnetico e una corrente immersa perpendicolarmente nel campo.

Corrente e campo magnetico devono essere abbastanza intensi da produrre un forza rilevabile tramite lo spostamento del filo, lasciato libero di muoversi.

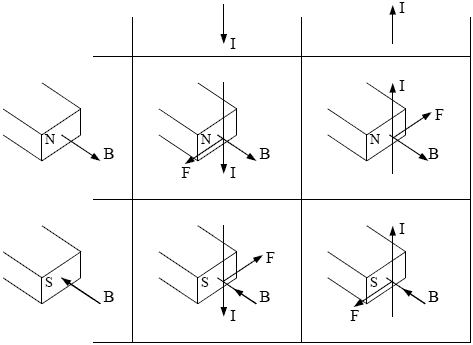

Combinazione di direzione-verso di campo magnetico B e corrente I

NdR: Il magnete disegnato e' un parallelepipedo retto, e' un magnete lineare dell'ITIS Meucci. Nel disegno e' usato anche come riferimento spaziale per le 3 direzioni perpendicolari e i piani, nel senso: per rendere nel disegno la perpendicolarita' dei vettori, devono essere disegnati paralleli agli spigoli, come infatti sono. Cosi' deve essere curato anche ricopiando il disegno.

E' un'assonometria isometrica, ma con inclinazione non standard, poiche' per comodita', essendo un "disegno su foglio a quadretti", lo spigolo e' inclinato (+3;+2)



Conclusione

Direzione e verso della forza magnetica subita dalla corrente, sono dati dalla regola della mano destra.

Regola della mano destra IBF pim (pollice indice medio)

Pollice indice e medio della mano destra sono messi ad angolo retto uno rispetto all'altro.

pollice     x     I     messo nella direzione-verso della corrente I
indice   y   B   messo nella direzione-verso del campo magnetico B
medio   z   F   fornisce la direzione-verso della forza magnetica F subita dalla corrente

Consegue e riassume che:






Extra relazione, da non copiare nella relazione. Qui indagine, approfondimento, studio preparatorio.


Disegno .odg|pdf
