^^Leva multiforo. .odg|pdf

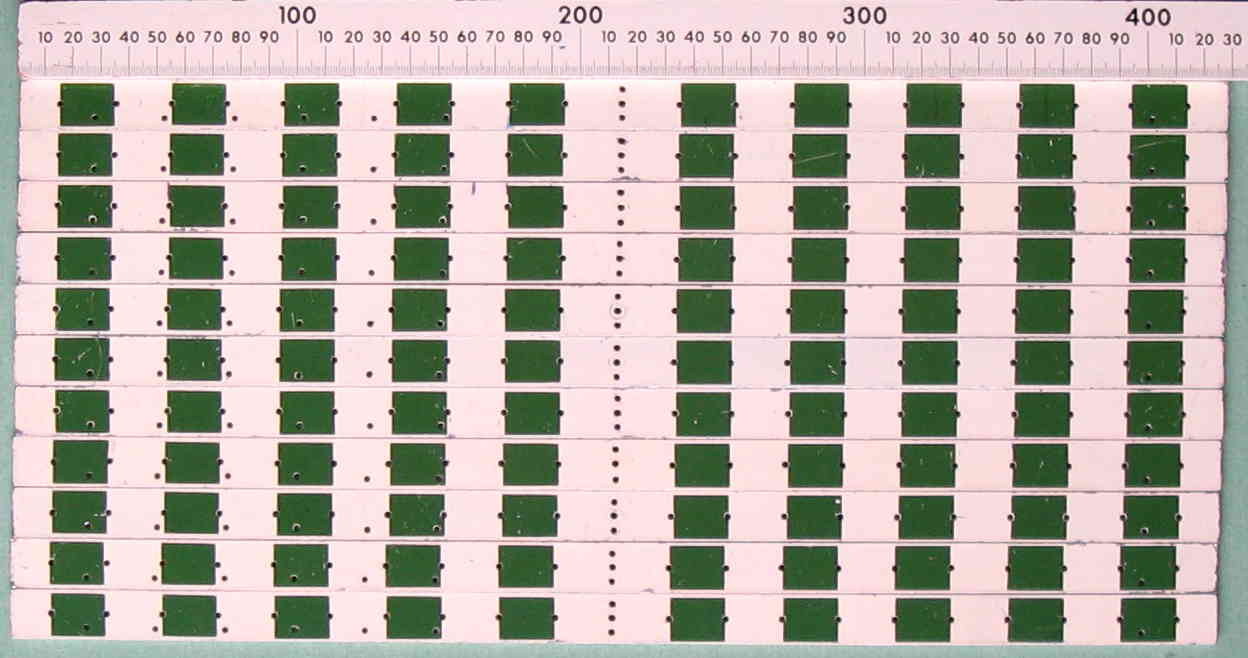

La quadrettatura verde-bianca alternata ha il passo dei buchi centrali

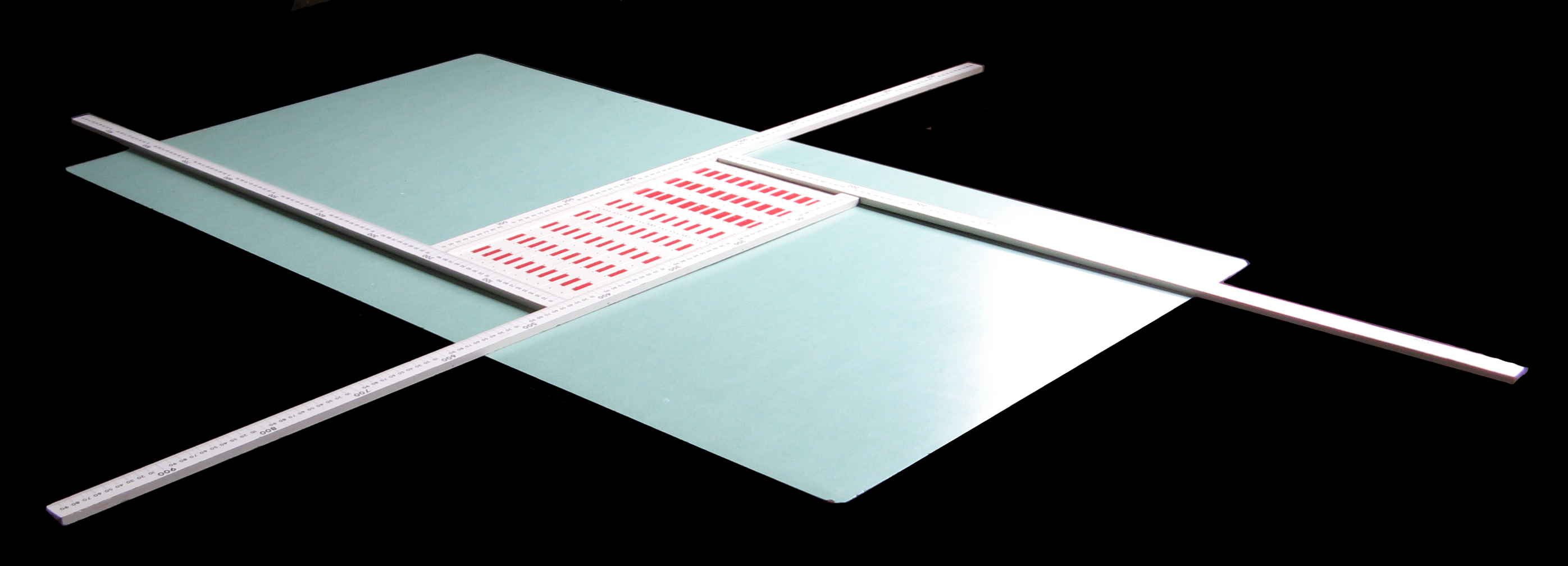

Quella rossa-bianca alternata ha passo complessivo 5, non la so interpretare

dalla figura si vedono le dimensioni dell'asta:

altezza: 11 aste accostate fanno 200mm, 1 asta ≈ 18,2mm

Leva ≈ parallelepipedo: rettangolo 43,0x1,8cm, spessore 4mm

La leva e' schematizzabile geometricamente da un parallelepipedo (ppd),

• le sue proporzioni gli danno l'aspetto di asta piana
• da un punto di vista tecnologico e' un Profilato a sezione rettangolare.

Misura asta ppd

L1= 0,4 cm ;  L2= 2,0 cm ;  L3=  43,0 cm

Un altro modo di dirlo:  L1xL2xL3= 0,4x2,0x43,0 cm

Massa = 85,6g ± 1,4 g

.ods Massa singola e cumulativa. Statistica.

I buchi

• buco nel baricentro
• serie di buchi sull'asse longitudinale centrale.
  • Passo 2 cm, a partire dal baricentro.
  • 10 buchi da un lato e 10 dall'altro. In totale 21 buchi, compreso il baricentro.
  • 21,5cm distanza dal centro agli estremi
  • 1,5 dal buco estremo alla fine dell'asta
• sull'asse corto ci sono 3 buchi, 1 e' il baricentro, gli altri 2 sono ad esso simmetrici.
