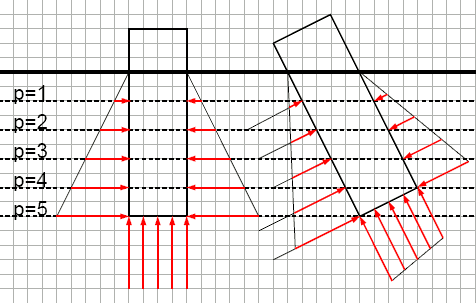

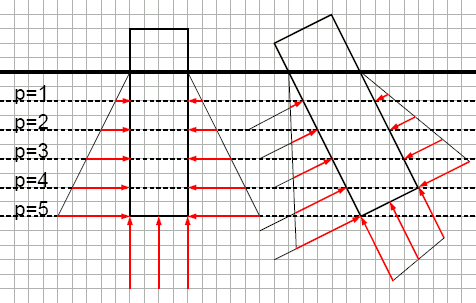

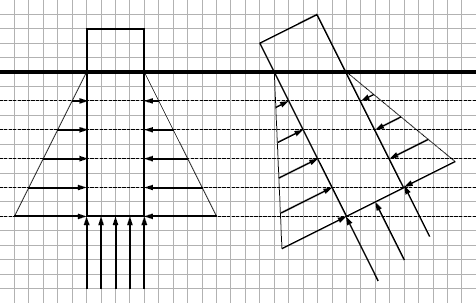

^^Immersione tavoletta. Le forze associate alla pressione idrostatica. Disegno.

E' un DISEGNO A MISURA, non solo evocativo, che descrive l'interpretazione fisica:

● la pressione idrostatica e' perpendicolare alla superficie

● la pressione idrostatica e' dir prop alla profondita': p=kH

L'unita' di misura della lunghezza e' 1q.

Nel disegno p=(1/2)H  H profondita'

Dis odg|pdf   Calc .ods

Dis odg|pdf   Calc .ods

La tavoletta e' schematizzata come un parallelepipedo retto, che nel disegno visto di fronte appare un rettangolo.

Specifiche del disegno

Disegno a misura, non solo evocativo.

1. 1 ug unita' grafica  = comoda 1 quadretto, 4 o 5 mm
2. Le righe della quadrettatura sono intese livelli gravitazionali, cioe' orizzontali.
3. Superfice libera dell'acqua coincide con una riga della quadrettatura.
4. Rettangolo 6x14 ug: 6 ug di base, 14 di altezza. Quando e' verticale: immerso 10 ug, emerso 4.
5. Rettangolo inclinato. Inclinazione base: (+2;+1). Posizione: il punto piu' basso sullo stesso livello della base di quello verticale.
6. 1 livello di profondita' ogni 1 ug
7. Forze disegnate ad ogni livello.
8. Per poter paragonare le forze associate alla pressione, si suppone agiscano tutte sullo stesso valore di area, di modo che la loro intensita' dipenda solo dalla profondita'.
9. La scala per disegnare i vettori rappresentanti le forze associate alla pressione: aumentano di lunghezza di 0,5 ug aumentando la profondita' di 1 ug.

Fis

1. le forze associate alla pressione sono PERPENDICOLARI alla superfice su cui premono.

Oss

Nella tavoletta inclinata, le forze sui lati opposti hanno: stessa direzione, verso opposto, ma non sono allineate, poiche' non e' questa la specifica richiesta, ma che il punto di applicazione sia su uno dei livelli di profondita', e non e' detto che questo risulti in un allineamento con la forza a fronte sul lato opposto.

Links

brotherOf: Frazione immersa, frazione emersa.

Approfond

Miglioramento dis

zoom 66,7% frecce colorate

Studio icona

bisogna ridurre il nr di frecce.
