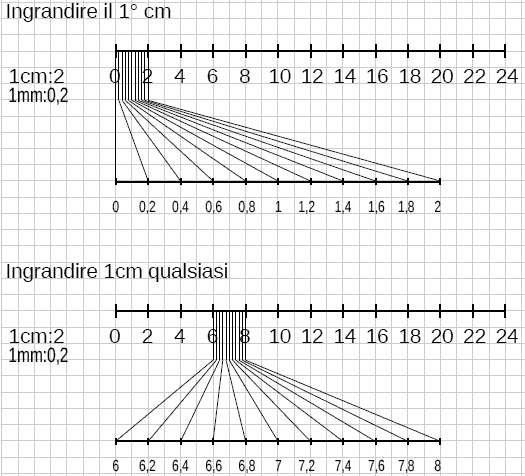

^^Scale numeriche precise al mm; ingrandire 10 volte 1cm, ed i suoi mm.

Pre: Disegnare al mm.

Poi: c: Numerare tutti i mm di 1 scala.

Dis da copiare come elaborato: .odg|pdf

Per disegnare: foglio q5 (quadretti da 5mm) per avere le dimensioni reali rispetto ai valori scritti.

Fare la punta alla matita, altrimenti il segno non e' separato dal vicino 1mm piu' in la; in tal caso il voto cala.

Il disegno deve essere preciso al mm !

Organizzare bene il layout, altrimenti non sta tutto in 1 faccia; in tal caso completare nella faccia posteriore -0,1.

(Questo sotto e' solo una parte del disegno)




Disegno generale, e di approfondimento .odg|pdf

I numeri dei primi millimetri ...



Scala

nr dei primi mm, dei mm del 1 cm

1cm:1

1cm:2

1cm:5

1mm:0,1

1mm:0,2

1mm:0,5

0,1

0,2

0,5

0,2

0,4

1

0,3

0,6

1,5

0,4
0,8

2

0,5

1

2,5

0,6

1,2

3

0,7

1,4

3.5

0,8

1,6

4

0,9

1.8

4,5

1,0

2

5

1cm:0,5 1mm:0,05 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5

c: I numeri dei mm del primo cm; per le prime 3 scale: 1 2 5.









Guida ins

Verbale e nominale: 2 modi di dire-pensare.

Titolo

  1. Scale numeriche semplici 1 2 5, al mm. Ingrandire 10 volte 1cm, ed i suoi mm.
    c: originale
  2. Scale numeriche precise al mm, ingrandire 10 volte 1cm, ed i suoi mm.
    c: 20-11-2017. Credo sia meglio puntare alla precisione al mm. Non dimentichiamoci "numeriche", che ai principianti serve per orientarsi tra le tante scale.
