^^Campo di forze generato da una molla.

Situazione-struttura:

Campo di forze

Il campo di forze e' la corrispondenza P ® F(P) che associa ad ogni punto P dello spazio la forza che viene esercitata in quel punto.

Per raffigurare il campo di forze

In ogni punto dello spazio, si disegna la forza che viene esercitata in quel punto. La convenzione usuale e': la coda del vettore viene disegnata nel punto in cui si manifesta tale forza.

Ricavare la formula del campo di forze

L'idea e' di applicare la formula della forza elastica in una molla F=-k*x  nella situazione in considerazione.

Per usare i numeri e non i vettori, dobbiamo introdurre un sistema di riferimento: un sistema di riferimento polare con l'origine nel capo fisso.

x=R-L0   x(P)=R(P)-L0

F(R)=-k*(R-L0)   R=R(P) raggio del punto considerato, cioe' distanza dal punto fisso.

Ricorda

F=-k*x   F forza elastica fatta dalla molla; k costante elastica della molla; x deformazione-allungamento della molla, sia positivo che negativo.

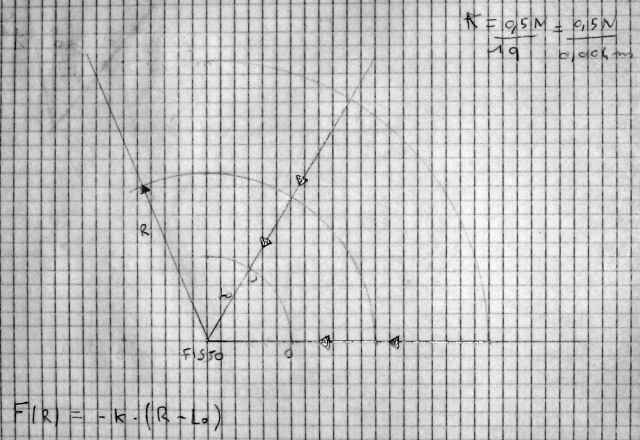

c classe: Disegna il campo di forze generato da una molla.



c casa: Lo stesso di prima, ma in scala-proporzione. Disegnare al meglio per rendere il senso del campo.

Griglia di valutazione

Voto di riferimento: 7

Variazione Voto
-0,5 6,5 non in scala
  3 non fatto, non consegnato
+1   the best
