^^Per misurare una forza col dinamometro ...

allineare l'asse del dinamometro con la forza da misurare,
in modo da non piegare l'asta e non farla strisciare sul foro.

E' l'indicazione piu' importate e sintetica, poi ci sono tanti altri accorgimenti.





Dinamometro ALLINEATO alla forza da misurare, non intraversato.

Non e' una canna da pesca !

Non Intraversato = non messo di traverso rispetto alla forza che fa, altrimenti l'asta sfrega sulla guida, e la forza di attrito altera la misura. Cioe' realizzare un'ASTA scorrevole ALLINEATA alla forza, senza incurvamenti.

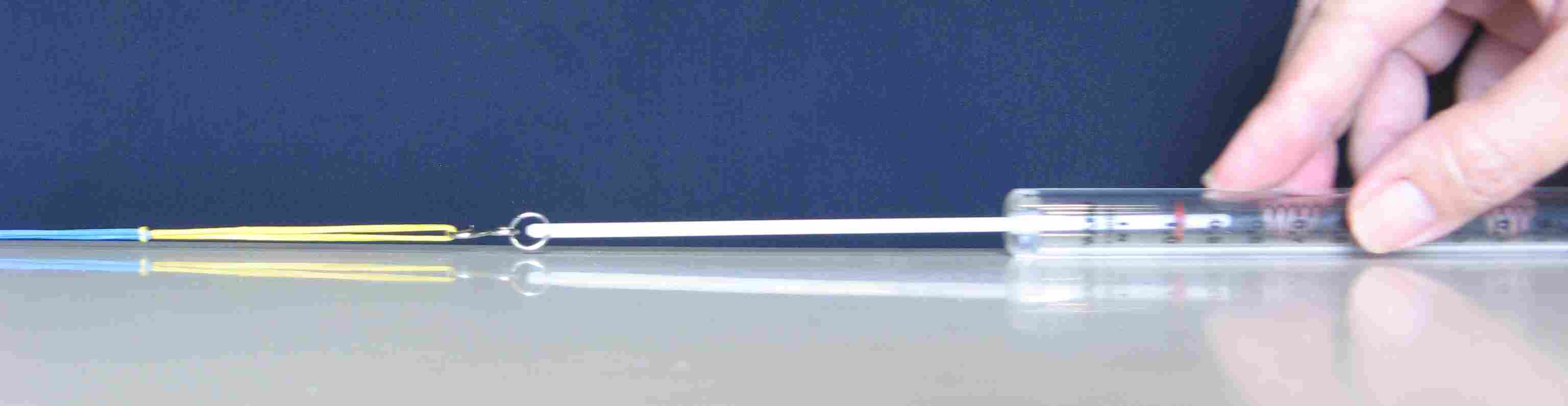

ASTA DRITTA, no piegata

Es: NO piegata verso il tavolo dall'elastico, che all'altro capo e' tenuto premuto al tavolo

Allineare il dinamometro alla fune







Per misurare il peso: Dinamometro FERMO, non mosso!

Per tenere fermo il dinamometro:

Linea di vista perpendicolare alla scala

Lettura perpendicolare all'indice, per evitare l'errore di parallasse.

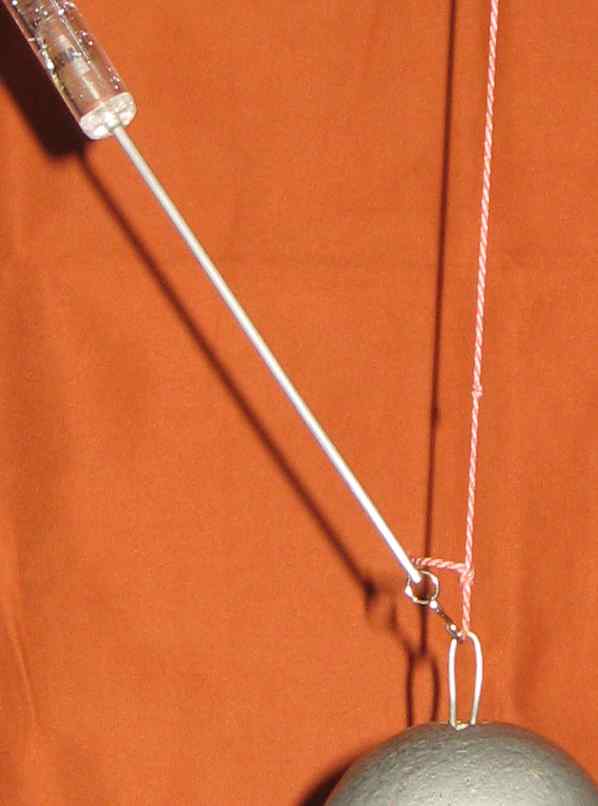

NO fuoriscala




Asta ALLINEATA alla forza

Realizzando tale condizione: la forza fatta dal dinamometro e' uguale alla forza segnata, altrimenti no.

Uso corretto (completa le altre avvertenze)

  1. Rispettare le condizioni d'uso stabilite nell'esperimento.
  2. Non andare in fuori scala (= non uscire di scala)

L'asta del dinamometro deve essere allineata alla forza misuranda, altrimenti ci sono vari inconvenienti:

  1. l'asta scorrevole del dinamometro striscia nel foro di guida
  2. la forza da misurare invece di trasmettersi totalmente alla molla, si applica in parte alla "carrozzeria-esoscheletro" del dinamometro.

Modi di dire: "Stare in asse col dinamometro", "Dinamometro in asse", cioe': la forza che fa e che subisce deve essere allineata al suo asse.

Accorgimenti per allineare

  1. Non prendere il dinamometro tra le dita, ma legare una cordicella o un elastico al gancio, e tirare l'elastico, non direttamente il dinamometro. In tal modo la tensione tende ad allineare dinamometro e forza fatta.
  2. Quando il dinamometro e' appoggiato su un piano, e' sbagliato per tener ferma la corda, premerla sul piano, ma bisogna tenerla allo stesso livello dell'asse del dinamometro.

Uso corretto

Nicomedi_09 [Riferendosi all'uso per misurare la forza di attrito]. Il dinamometro non e' una canna da pesca, quindi l'asta della misurazione deve essere allineata con la direzione della forza che muove il corpo in misurazione.

Titolo allievi

Nicodemi_09 Il dinamometro e la sua posizione.

Links

cc elasticita' .odg|pdf



Mem

mem 2015 Per misurare una forza col dinamometro

allineare l'asse del dinamometro con la forza da misurare, in modo da non piegare l'asta e non farla strisciare sul foro.

c: e' opportuno ribadire la negazione: err: ... in modo da non piegare l'asta e farla strisciare sul foro.

2010 Originale: Mem: La posizione del dinamometro

  1. La forza da misurare deve essere allineata all'asse-asta del dinamometro.
  2. Equi: il dinamometro non deve fare forza trasversale, solo longitudinale all'asta.

Alter

  1. Asse-asta del dinamometro allineata alla forza da misurare
  2. Equi. No intraversato, il dinamometro non deve fare forza trasversale, solo longitudinale.

Allievi

Falchetti

La forza da misurare deve essere allineata al dinamometro.

c: E' vero che si coglie la 1-dimensionalita' del dinamometro, e quindi si capisce che il dinamometro viene modellato da una retta (o segmento), pero' credo che cosi' sia troppo poco, poiche' il dinamometro ha un asse di simmetria cilindrica e rotatoria su cui si trova l'asta. Pero' capisco l'esigenza di semplicita', poiche' questo stile di scrittura coi tratti d'unione e' impegnativo.

Mem: La posizione del dinamometro

  1. La forza da misurare deve essere allineata all'asse del dinamometro.
  2. Equi: il dinamometro non deve fare forza trasversale, solo longitudinale all'asta.

Versione verbale Mem: Posizionare il dinamometro

  1. Allineare l'asse del dinamometro alla forza da misurare.
  2. Equi: il dinamometro non deve fare forza trasversale, solo longitudinale all'asta.

Dmd

ela|htm|.odg|pdf

Per misurare correttamente col dinamometro. a) Dis; b) Il dinamometro ... ; c) L'asta ...

b) Il Dinamometro deve essere allineato alla forza da misurare.
c) L'asta deve scorrere liberamente, diritta, senza una forza laterale che la piega e la fa strisciare sul foro.

Cucurnia Per usare il dinamometro, l'asta non deve essere tirata lateralmente.



Approfond

Il dinamometro e' da tenere fermo nelle misure statiche, ma si fanno anche misure col dinamometro in movimento.







Guida ins

dida:

Pensiero-linguaggio: l'asse e' pensato, l'asta e' reale.

L'asse del dinamometro deve essere allineato alla forza misuranda.

L'asta del dinamometro deve essere allineata alla forza misuranda.

Titolo

  1. Dinamometro. Uso corretto. Per misurare col dinamometro ...
    c: originale
  2. Per misurare una forza col dinamometro ...
    c: 25mar2016
