^^Tensione e corrente elettrica: misura-definizione e leggi.

La relazione e' fatta da 3 parti.

  1. Multimetro digitale per misure elettriche.
  2. Verificare la calibrazione del voltmetro
  3. Verificare la calibrazione dell'amperometro.

Procedura per calibrare uno strumento di misura basato sulla trasduzione (di una grandezza in un'altra). >>>

  1. Si dispone di valori campione, o calibratori.
  2. Si misurano i campioni, e si aggiusta-modifica lo strumento di misura in modo che il valore fornito coincida col valore campione.

Es: Calibrare la molla come dinamometro, allungandola con pesi noti (calibratori), e  segnando dov'e' l'indice.

Verificare la calibrazione del voltmetro >>>

Sistema per verificare la calibrazione:

Confrontare misure dello stesso valore ottenuto in modi diversi, idealmente dovrebbero essere uguali.

In questo caso:

Svolgimento

Materiali: 4 pile a lamelle da 4,5V; fili elettrici.

Strumento: multimetro in volt.

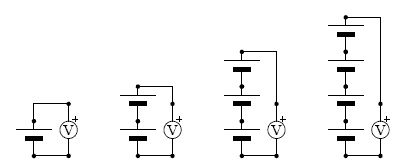

Si misura la tensione di pile singole, e messe in serie concorde.

Dati in volt.

  Pile
singole
Serie
concorde
"Somma
pratica"
"Somma
teorica"
Dif Dif%
A 4,72
B 4,56 AsB 9,28 9,28 0 0
C 4,71 AsBsC 14,0 13,99 0,01 ≃0
D 4,54 AsBsCsD 18,54 18,53 0,01 ≃0

Conclusione

I pochi dati indicano una calibrazione entro i limiti di tolleranza dello 0.5%. Con linguaggio colorito potremmo dire "calibrazione perfetta", pero' c'e' la pulce dei pochi dati.

Verificare la calibrazione dell'amperometro >>>

Svolgimento

Materiali: 1 pila a lamelle da 4,5V; 3 lampadine; fili elettrici.

Strumento: multimetro in ampere.

Si misura la corrente nei rami in parallelo, e nel ramo di riunione.

A e B i rami in parallelo, C il ramo di riunione entrante-uscente dalla pila.

Dati in ampere.

  Singoli Rami in
parallelo
Ramo
"riunione"
"Somma
pratica"
"Somma
teorica"
Dif Dif%
A 0,12
B 0,11
    C= ApB 0,24 0,23 0,01 ≃0

Conclu

Come per il voltmetro.



Links

Pile in serie concorde e discorde.

Strumento calibrato. Calibrare uno strumento, per misurare trasducendo. Curva di calibrazione.

Voltmetro. Verifica calibrazione.

Amperometro. Taratura. Verifica della taratura.



Alter espo



Teoria

Per calibrare il voltmetro, si presuppone che valga la legge di addizione della tensione, e poi con il voltmetro la si verifica in generale, e cio' valida il presupposto.

Questa frase assomiglia a:

Interpretaz

L'esperienza si puo' interpretare in 2 modi:

  1. Verificare la calibrazione di un voltmetro
  2. Verificare la legge di additivita' della tensione.

c: la verifica dell'additivita' e' "per costruzione", dato che e' l'ipotesi su cui ci si basa per stabilire la scala di riferimento.



Titoli

Tensione e corrente: misura e legge. 1: Multimetro. 2: ddp: voltmetro e legge. 3: Corrente: amperometro e legge.



Calibrare il voltmetro in accordo con la legge di additivita' della tensione

Calibrare l'amperometro in accordo con la legge di additivita' della corrente.

c: troppo lungo, come primo titolo



  1. Calibrare il voltmetro
  2. Calibrare l'amperometro.

c: e' breve, ma non e' l'operativita'



Calibrare tensione e corrente.
