^^Predisposizioni del multimetro GDM-356.

Attenzione ! Per NON ROMPERE il multimetro...

Predisporre BOCCOLE e SELETTORE. Esempi.

Voltmetro in corrente continua 20V=

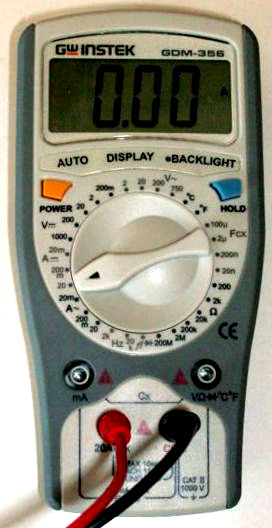

Amperometro in corrente continua 20A=

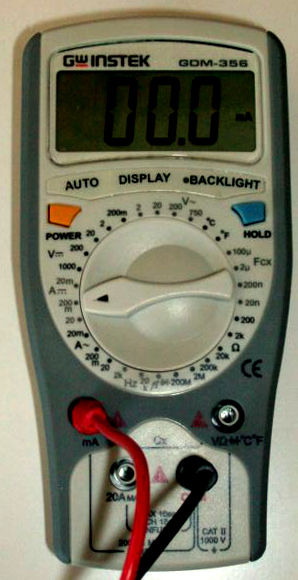

milliAmperometro in corrente continua 200mA=

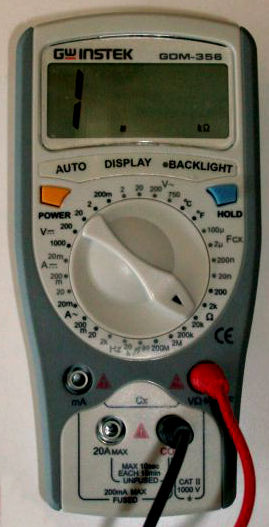

Ohmetro 20kΩ

Descrizione comune alle predisposizioini

Le grandezze misurate: tensione e corrente, in regime continuo e alternato. Simboli. >>>

Struttura del multimetro digitale

1. Manopola da ruotare, per selezionare la funzione.
   La selezione comprende il tipo di grandezza da misurare e la portata.
2. Boccole, a cui collegare i puntali. 4 boccole. Sono indicati i collegamenti tra le boccole. Osservare e cercare di capire.
3. Visore digitale, su cui leggere il risultato della misura.
4. Numero divisioni. Da -1999 a +1999.
5. Fuori scala. Segnalato da un 1 e tutto "bianco" sul visore.
6. Pulsante POWER (= on/off, 0/1). Per accendere-spegnere l'apparecchio.
7. Pulsante HOLD. Mantiene la misura in quel momento sul visore.

Tratto fine / spesso

le posizioni del selettore sono contrassegnate da un simbolo che indica portata e unita' di misura.

Ogni unita' di misura ha piu' portate, cioe' piu' posizioni sul selettore, i cui simboli sono fatti col lo stesso tratto.

La grandezza a lato cambia tipo di tratto (fine/spesso), per aiutare l'occhio a distinguere.

Lungo la circonferenza dei nomi si alternano quindi pezzi scritti con tratto fine o spesso, che rappresentano lo stesso tipo di grandezza con le diverse portate.

Selezionare la grandezza da misurare:

1. ruotare la manopola selettrice sulla grandezza e portata da misurare
2. innestare i puntali nelle opportune boccole:
   • 1 spina nella boccola comune
   • 1 spina nella boccola associata alla misura da fare.

Numero di numeri (genericamente si dice anche tacche, divisioni)

• 0 ÷ 1999.  2000 numeri. Quindi distingue 1 parte su 2000.
• segno meno. Da -1999 a 1999. In gergo "3 digit e mezzo".
• fuori scala. In un certo senso e' anche una divisione:  ≥ 2000.

All'accensione, sul visore si nota: 00,00.

Pur dotato di 4 cifre, i numeri sono ristretti 0÷1999.

Approfondimento.


c: Disegnare il multimetro.

Predisporre e usare il multimetro come:

• Voltmetro. Presentazione: .odg|pdf
• Amperometro. Presentazione .odg|pdf

Links

1. Info sul multimetro in generale: >>>
2. Multimetro GDM-356. Manuale.
3. Inet: gwinstek.com | test-italy.com/Strumentazione_Instek

   Arrivi

4. Caratteristica tensione-corrente di resistore e lampadina in serie.
5. Conservazione corrente elettrica nel circuito serie. Esp.

6. Additivita' corrente elettrica. Esp.

7. Voltmetro e amperometro

   1. Voltmetro. Tensione elettrica; strumento misuratore.
   2. Amperometro. Corrente elettrica; strumento misuratore.
