ddp e corrente elettrica




  2C Materiale elettrico. Pila; voltaggio.


Circuito elettrico: alimentatore-utilizzatore-collegamenti

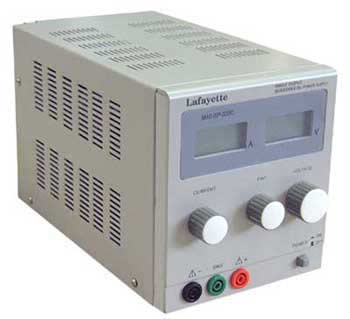

  1. Alimentatore elettrico, corrente continua, variabile, stabilizzato.
  2. Accendere 1 lampadina, con fili, alimentatore, portalampada.
  3. Caratteristica tensione-corrente, intensità di luce e colore, della lampadina.
  4. Fili elettrici. | Contatti ossidati.

Teoria, approfond

  1. ix Circuito elettrico, poli, bipoli, multipoli, collegamenti, contatti.
    1. Accendere con oggetti. | Mina di grafite.
    2. Circuito elettrico, isolanti, resistori, conduttori.
    3. Bipolo elettrico.
    4. Circuito interno.
  2. ix Accendere una lampadina con una pila.
  3. Potenza media, potenza istantanea.


1: Misurare la ddp elettrica col voltmetro.
2: Verificare l'additivita' della ddp.

  1. Multimetro digitale per elettricità.
  2. Inserire il voltmetro: in parallelo a una coppia di poli.
  3. Presentazione: .odg|pdf
  4. Caratteristica tensione-corrente di resistore e lampadina in serie.
  5. Corto-circuito.

Teoria, approfond

  1. ix Circuito elettrico, poli, bipoli, multipoli, collegamenti, contatti.
    1. Mina di grafite.
  2. Accendere 2 lampadine con 1 pila.
  Tensione anche sui fili di collegamento, ma generalmente trascurabile.


1: Misurare l'intensità di corrente elettrica con l'amperometro.
2: Verificare la conservazione della corrente lungo il circuito.

  1. Amperometro. Corrente elettrica; strumento misuratore.
  2. Conservazione corrente elettrica nel circuito serie. Esp.
  3. Presentazione: .odg|pdf
  4. Addendum: Corto circuito bipolo. Amperometro.


1: Verificare la somma delle correnti ai nodi. 1° Principio di Kirchhoff.
2: Calibrazione dell'amperometro.

  1. Obiettivo ambizioso: Misurare la corrente in ogni ramo di tutti i bipoli composti fino a 3, per verificare la legge di somma delle correnti ai nodi.


Misurare la trasformazione di energia elettrica in energia termica.

  Elaborazione dati in classe.



Altri esperimenti

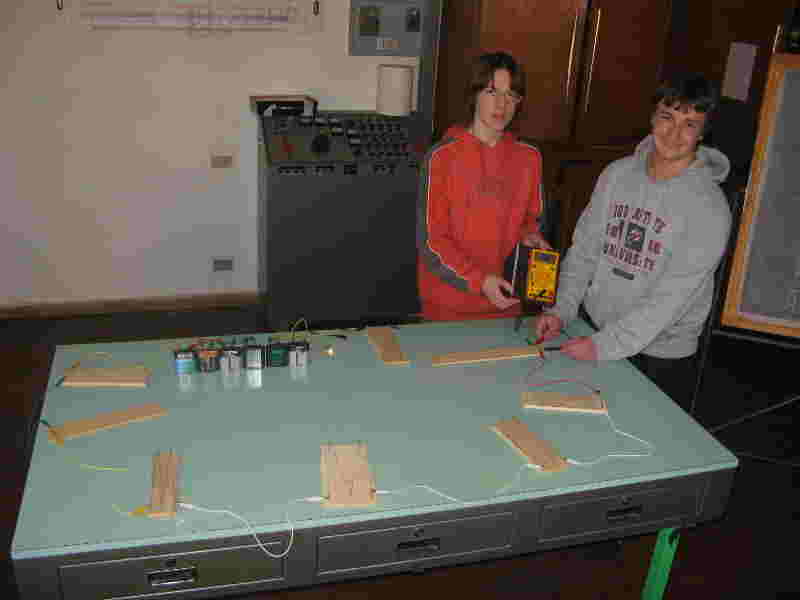

  Misure sul filo elettrico. Resistenza dei fili.
  Multimetro. Misura tensione utilizzatore e generatore in funzione. Conclu: diverse poiche' tensione anche sui fili di collegamento. Tensione generatore a carico < tensione generatore a vuoto.
  Circuito elettrico 8 amperometri


Il circuito elettrico.

1: Accendere 1 lampadina con 1 pila a lamelle.

2: Filo metallico incandescente, fonde. | Fusibile elettrico.

3: Resistenza elettrica dei fili.



La rete elettrica

Accendere 2 lampadine con 1 pila. Conclu:

- collegamento in serie
- collegamento in parallelo.

ILAEC


Pila e lampadine in rete; comportamento.

Aggiungendo in serie e parallelo, fino a 3. Osservare e registrare il comportamento, correlando resistenza, ddp, corrente.



  Apparato prova-bipoli (condu-scopio).

Conduttore, non conduttore, isolante e non isolante.

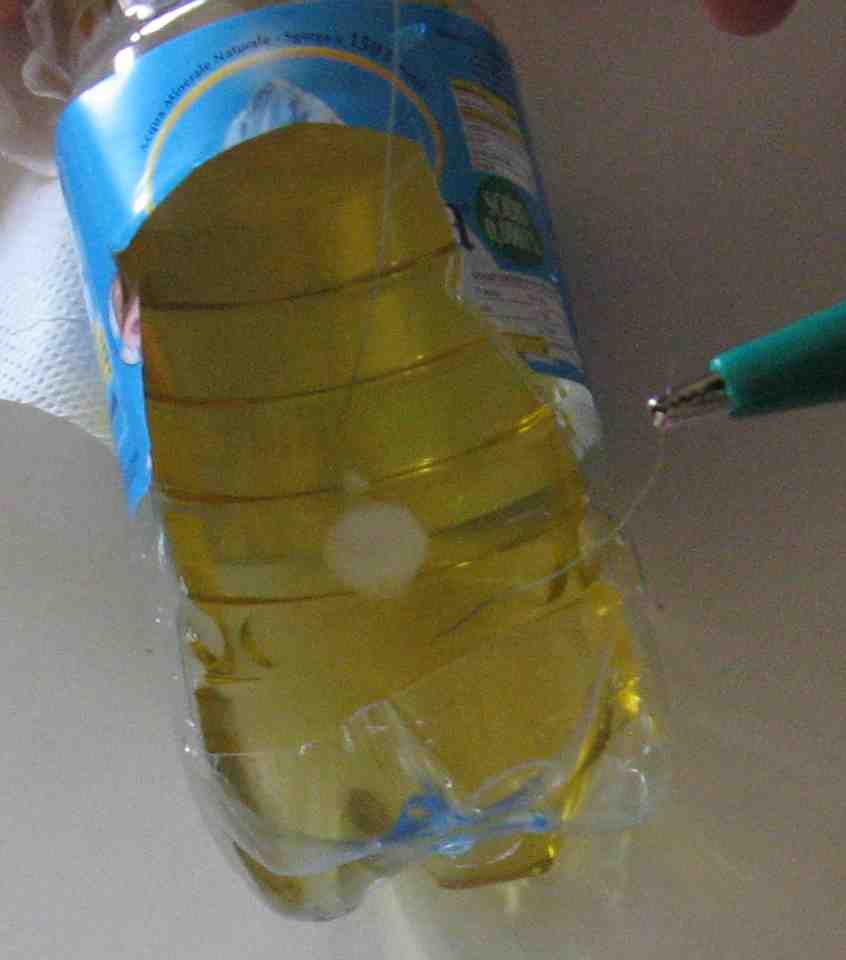

Cella elettrolitica ad urina.

Pile in serie concorde e discorde. ILAEC



Tensione e corrente: misura-definizione e leggi. >>>

ddp elettrica e la sua misura.

  1. Voltmetro per misurare la ddp; inserire in parallelo a una coppia di poli.
  2. Verificare calibrazione voltmetro usando pile e la loro serie concorde.
  3. Misurare la ddp tra ogni coppia di poli di 3 bipoli in serie, per verificare la legge della somma delle ddp in serie.

La corrente elettrica e la sua misura.

  1. Amperometro per misurare la corrente; inserire in serie al polo.
  2. Amperomentro, calibrazione.
  3. Misurare la corrente in ogni ramo di tutti i bipoli composti fino a 3, per verificare la legge di somma delle correnti ai nodi.
  Lampadina in serie a una decade di resistori.

1: Decade di resistori. Serie di decadi.

Come collegare la decade per ottenere una resistenza voluta.

Misura corrente di corto circuito della pila a lamelle da 4,5 V.

dida: Avrei voluto nelle intenzioni fare Caratteristica tensione-corrente di un bipolo. Esperimento., ma ho dovuto modificare semplificando, dato che c'era gia' la difficolta' del collegare decade e amperometro.
